「小知識」三維建模步驟詳解

發布時間:2024-03-28 11:04:21 瀏覽量:213次

應廣大粉絲要求,今天我們來講講三維建模的步驟以及注意事項,認真聽講了?。。ㄇ煤诎澹?/span>

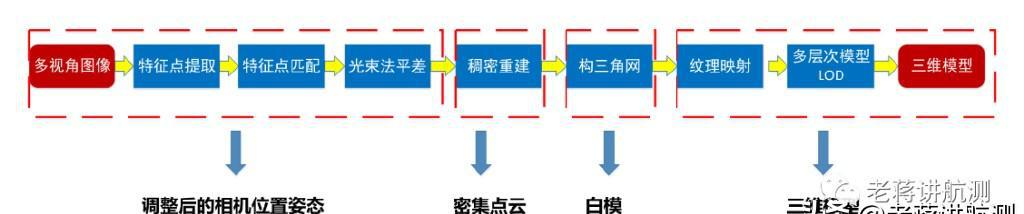

一圖讀懂三維建模步驟

01

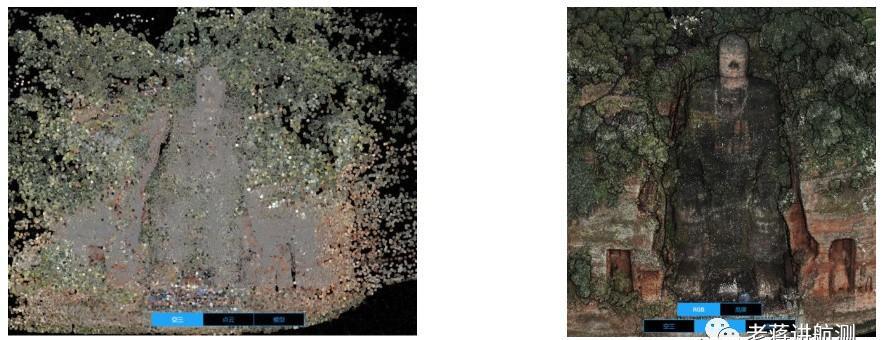

密集匹配

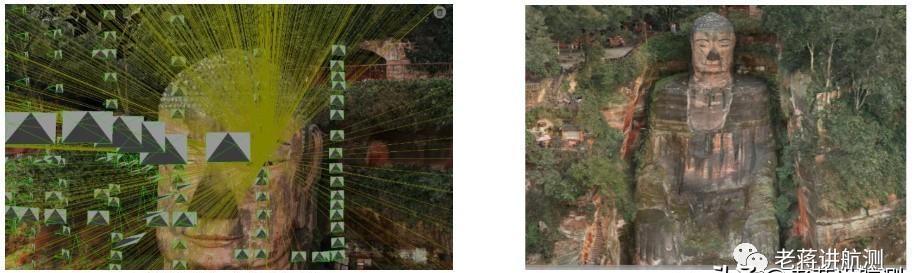

?以空三調整過相機位置和姿態的照片作為輸出,進行逐像素匹配,生成稠密化的三維點云。

?相較于激光雷達L1,可見光密集匹配生成的三維點云噪點比較大。

02

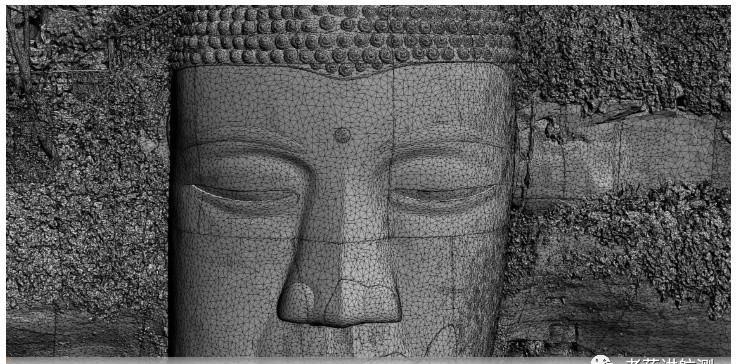

構三角網

?將三維點云,以某種規則(如狄利克雷三角網)構建三角網,構網時需保證三角形足夠平滑,三角形之間不交叉。

?三角構網時,會適當調整三維點坐標,因此構網后的三角形頂點與密集匹配的點云不完全一致。

03

紋理映射

?找到拍攝到三角面片的照片,通過一定的規則選出最佳拍攝角度,給三角面片賦色。

04

多層次細節模型(LOD)

?三維模型文件較大,為了顯示方便,存儲常采用金字塔結構,即LOD多層次細節模型。

?當查看LOD模型時,模型瀏覽器會根據屏幕大小只加載當前大小的瓦片,無需加載全部模型。

?常見的LOD格式:b3dm/osgb/s3mb/i3s。

05

三維建模誤差源

1、空三出錯(軟件問題+可人工調整)

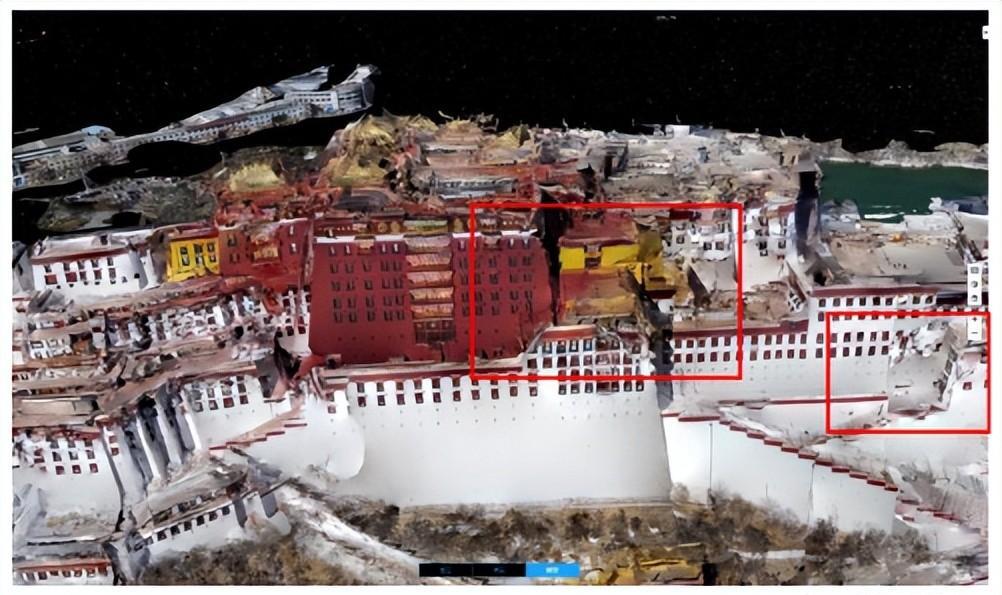

?精度誤差

?紋理貼錯

2、構網出錯(軟件問題)

?結構缺失

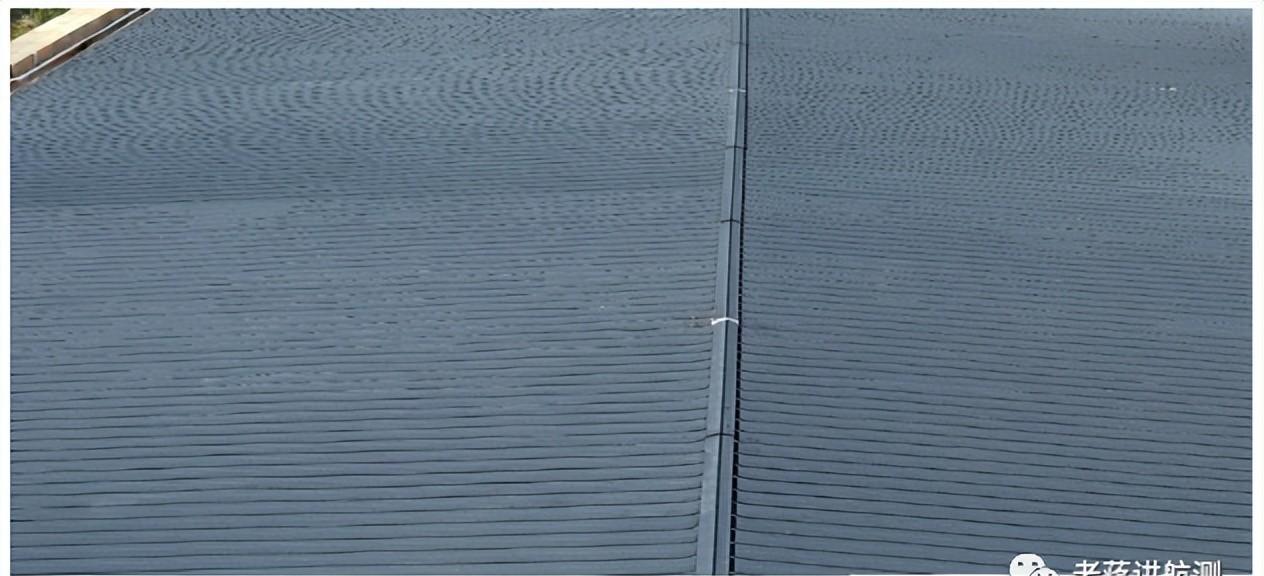

?細節毛躁
