在現代制造業中，五金件是不可或缺的元件，它們?cè)跈C(jī)械、汽車、航空等領域中廣泛應用。因此，五金件的設計和制造變得越來越重要。那么，怎樣才能快速又準確地畫出五金件的3D模型呢？
浩辰3D軟件是浩辰軟件推出的一款更全面、更高效的2D+3D一體化解決方案，涵蓋零件設計、裝配設計、鈑金、管路線束等設計，并能實現運動和力學仿真，逆向工程等先進的功能，是工程師的得力工具。尤其是針對實體造型模塊，浩辰3D軟件提供了豐富多樣的特征命令，以應對各種復雜三維模型的挑戰。
下面，小編將使用浩辰3D軟件中的實體建模功能來繪制五金件的3D模型吧！
五金件3D模型快速制作步驟
五金件3D模型快速制作步驟：

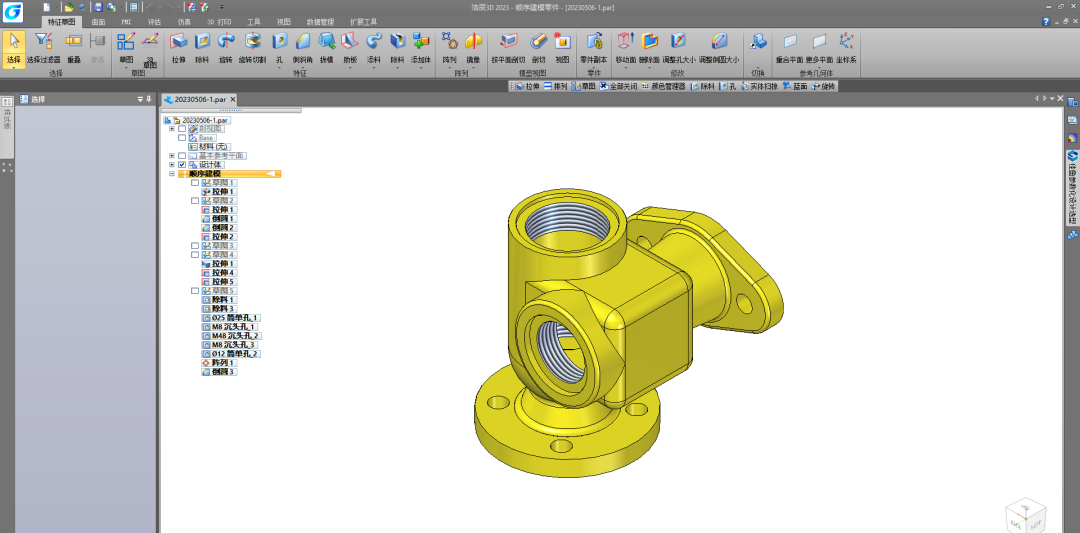

1、創建基體特征

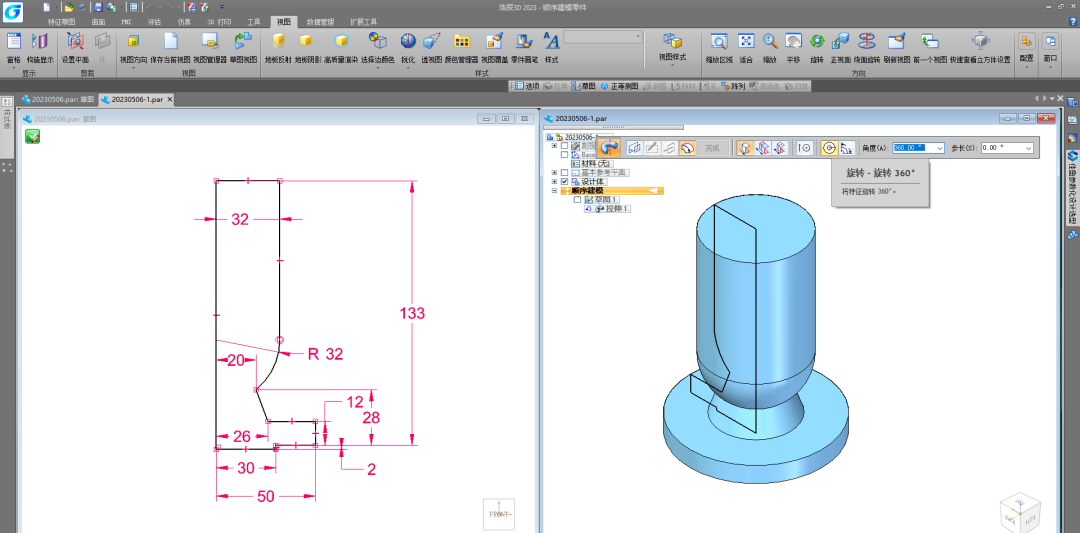

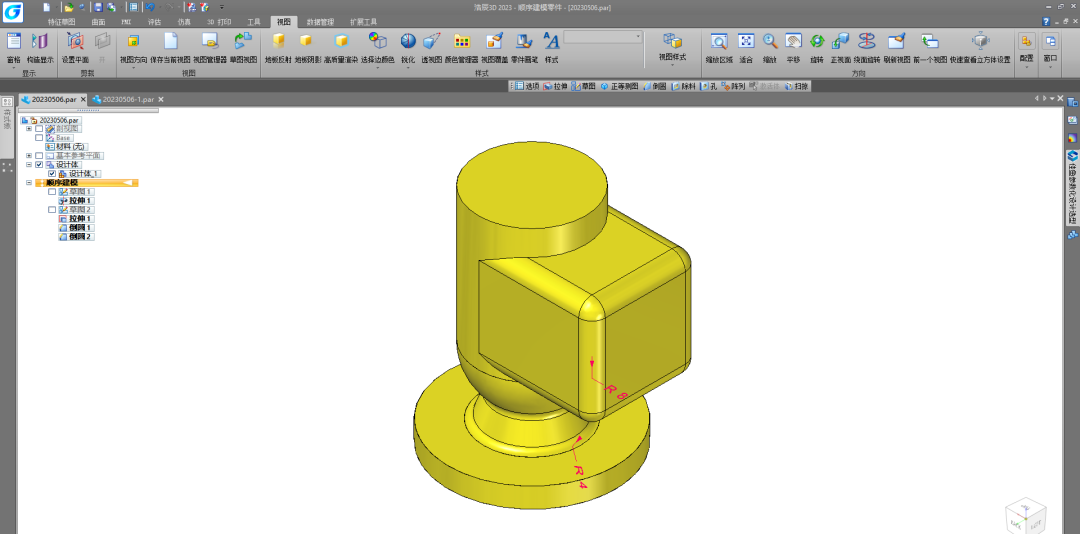

使用浩辰3D新建零件，使用【旋轉】命令，在前視基準面繪制草圖。退出草圖后，選擇旋轉360°，即可完成基體特征創建。
五金件3D模型快速制作步驟
2、創建前端拉伸特征

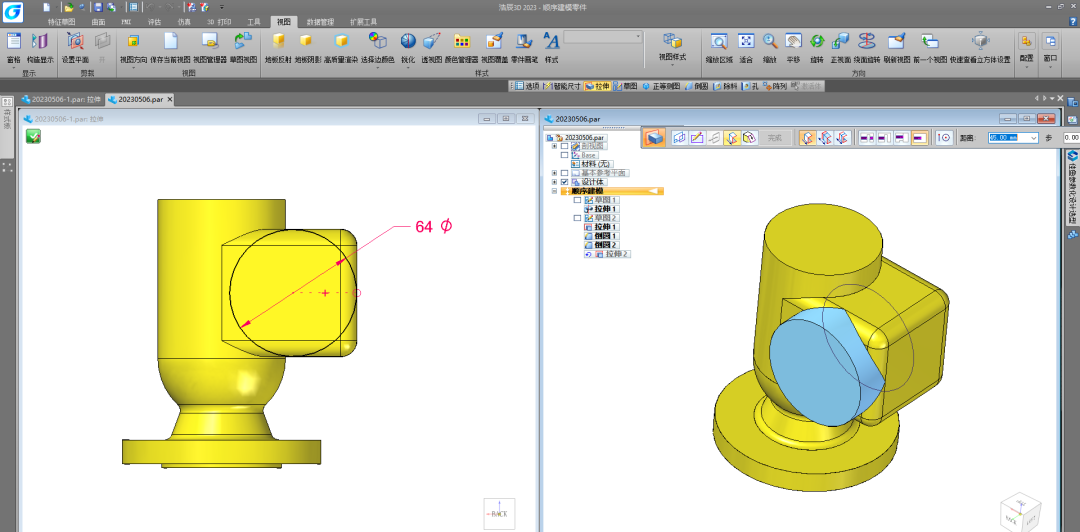

選擇【拉伸】命令，在右視基準平面中繪制草圖。完成草圖繪制后，退出草圖，拉伸距離為68mm。并且在基體與拉伸特征處，分別添加R4/R8圓角特征。
五金件3D模型快速制作步驟
五金件3D模型快速制作步驟
3、創建左右兩端拉伸特征

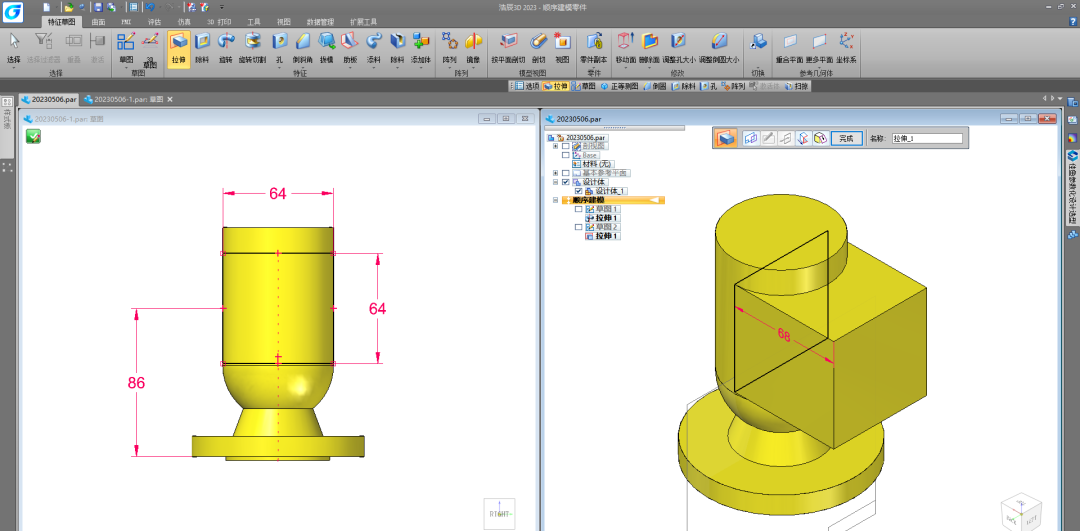

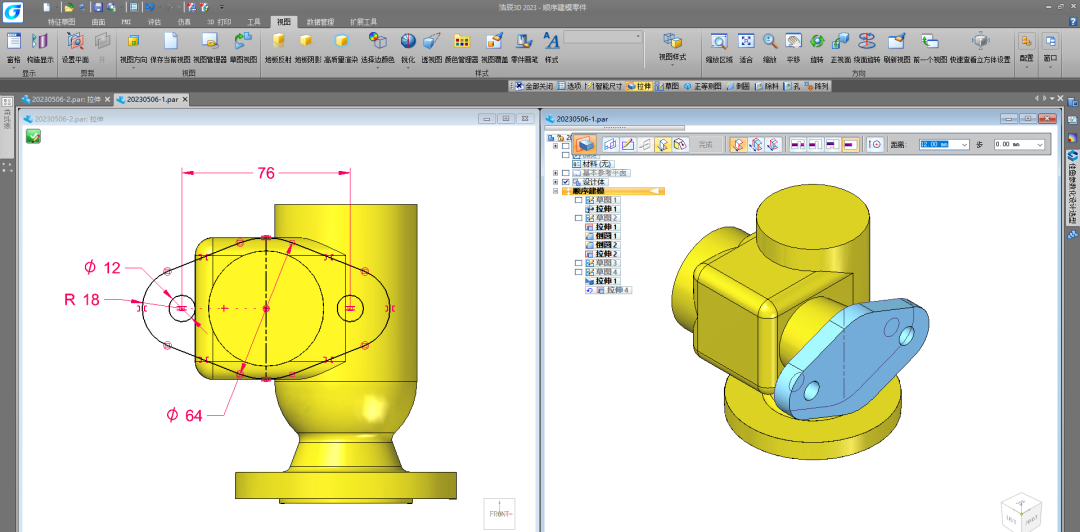

選擇【拉伸】命令，在前視基準平面中繪制草圖。完成草圖繪制后，退出草圖，拉伸距離為45mm。
五金件3D模型快速制作步驟

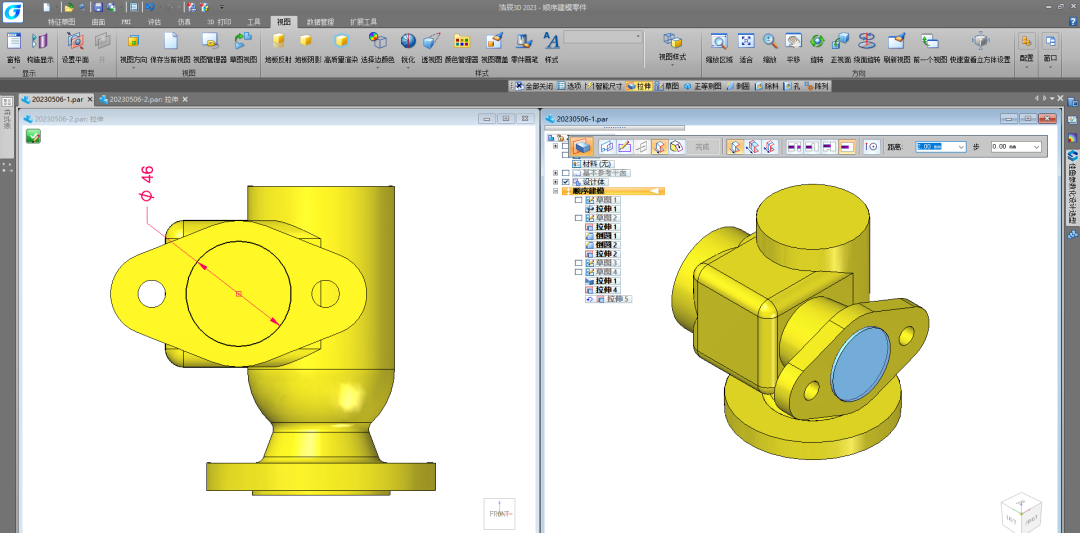

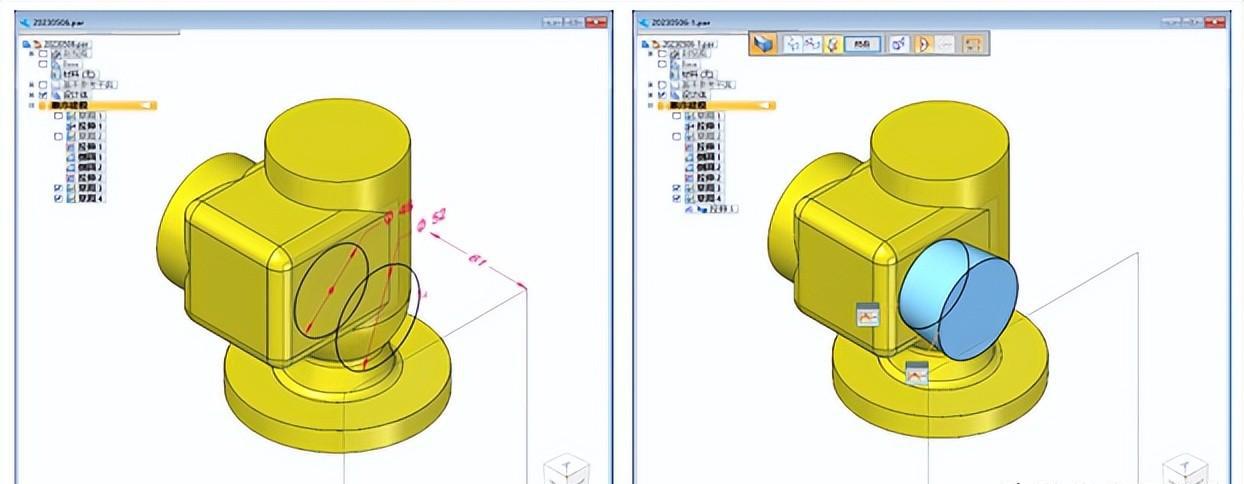

在特征平面中，繪制φ46 mm的圓形草圖3。再創建距離61mm的平行平面，并在新建平面中繪制φ52mm的圓形草圖4。之后使用【放樣】命令，選擇草圖3與草圖4，可創建放樣特征。
五金件3D模型快速制作步驟
再次選擇【拉伸】命令，在放樣特征平面中繪制草圖。完成后，退出草圖，拉伸距離為12mm。
五金件3D模型快速制作步驟
最后選擇【拉伸】命令，在特征平面中繪制φ46 mm的圓形草圖。完成后，退出草圖，拉伸距離為2mm。
五金件3D模型快速制作步驟
4、完成模型的除料

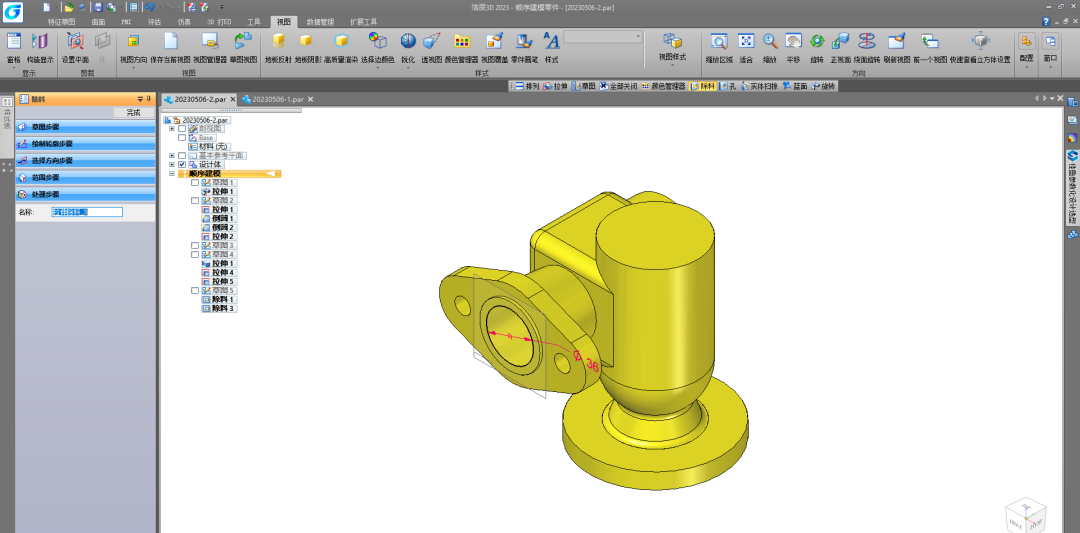

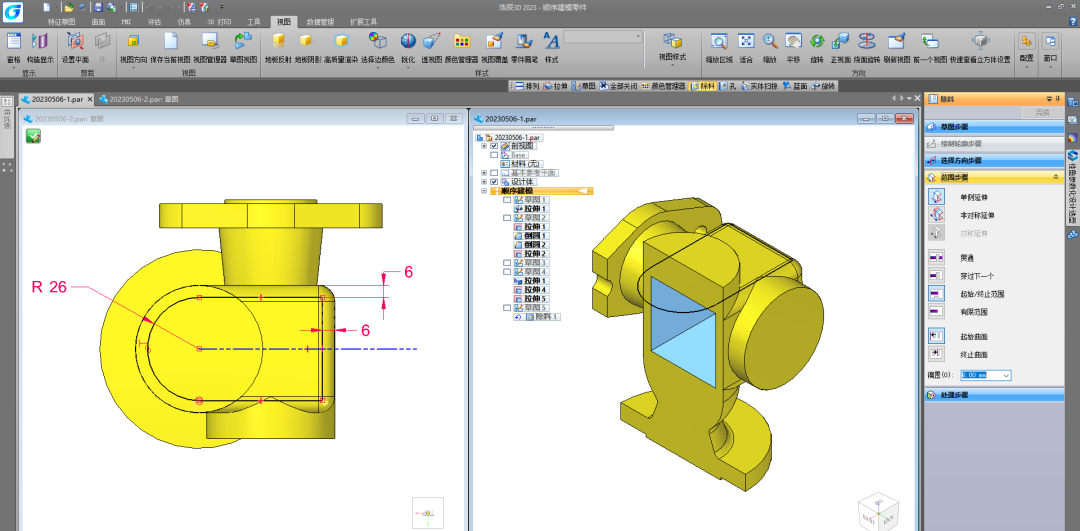

選擇【除料】命令，在前端的特征平面中繪制草圖，完成后，退出草圖，除料選項為起始/終止，偏置距離均為6mm。在另一銜接特征平面中繪制草圖，完成后，退出草圖，除料選項使用穿過下一個。
五金件3D模型快速制作步驟
五金件3D模型快速制作步驟
5、完成模型的打孔

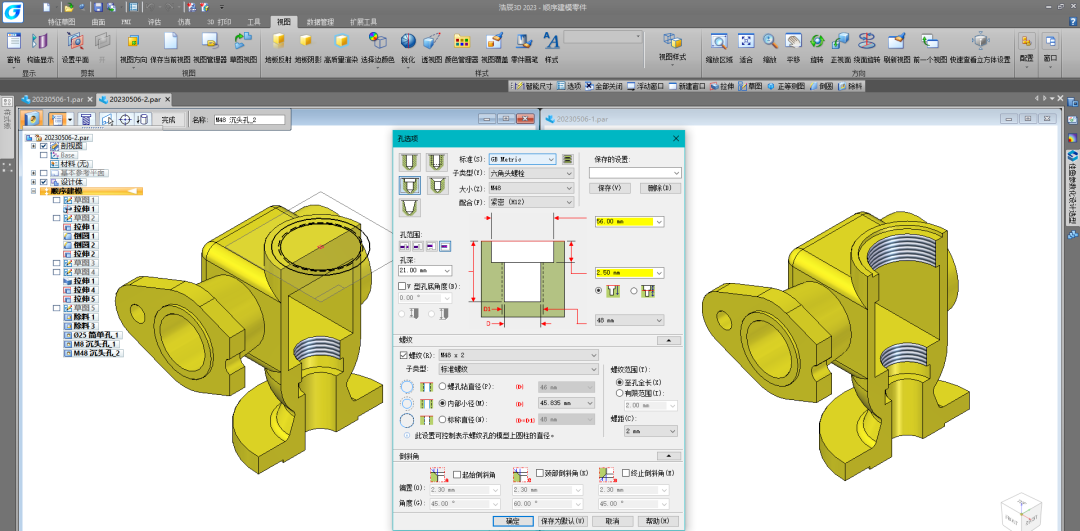

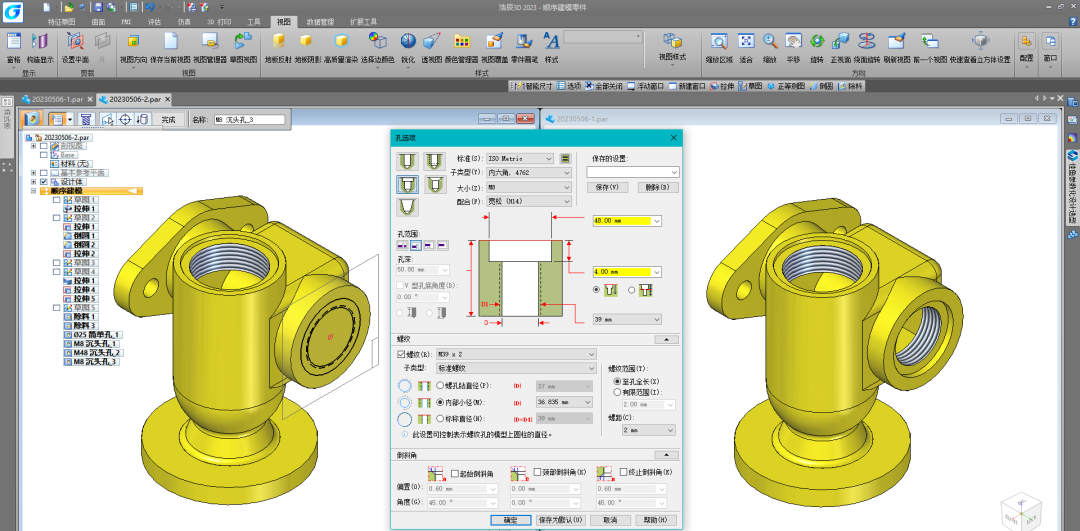

使用【孔】特征命令，在基座底部創建φ25簡單孔特征，深度為39。
五金件3D模型快速制作步驟

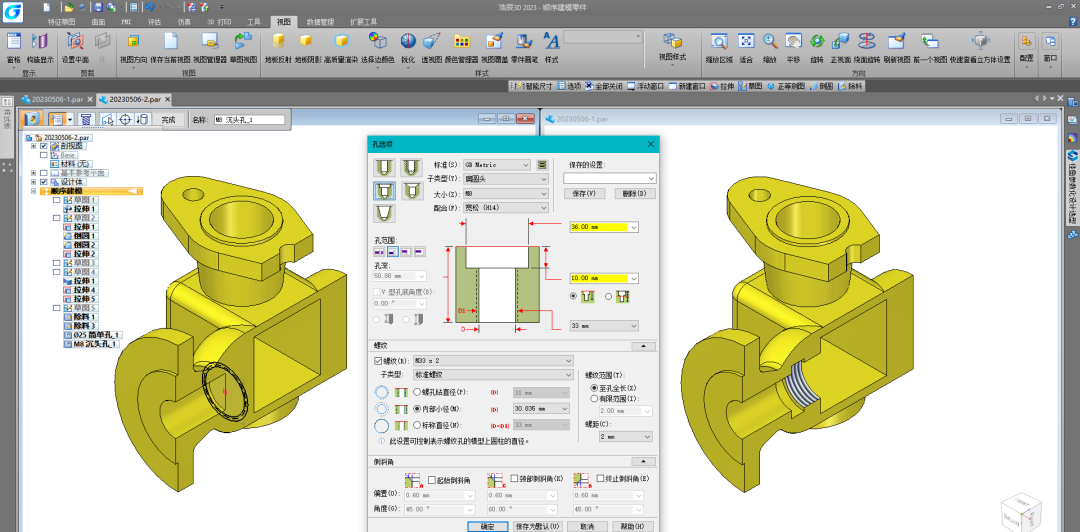

在簡單孔1平面中，創建沉頭孔特征1，并且在基座頂部創建沉頭孔特征2。這樣在實際生產過程中，才能保證零件真正能實現裝配。
五金件3D模型快速制作步驟
五金件3D模型快速制作步驟

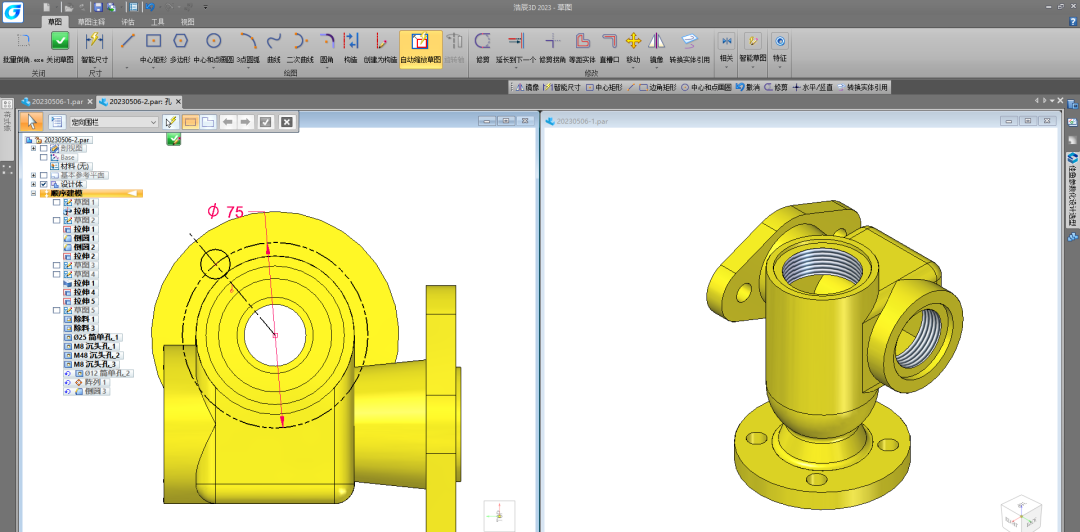

在側面平面中，創建沉頭孔特征3。以及在基座法蘭平面中，創建簡單孔特征2。并使用【陣列】命令，完成簡單孔2進行圓周陣列。
五金件3D模型快速制作步驟
五金件3D模型快速制作步驟
最后添加【圓角】特征，讓整個模型更加圓潤，避免零件的棱角處過于鋒利，即可完成模型創建。
五金件3D模型快速制作步驟
總而言之，浩辰3D軟件中的實體建模功能可以幫助設計師快速、準確地繪制五金件的3D模型。
