圖文教程:3D建模的步驟，讓大家了解一下
發布時間：2024-03-28 17:02:05 瀏覽量：190次
今天我要分享一下3D建模的步驟，讓大家了解如何操作。

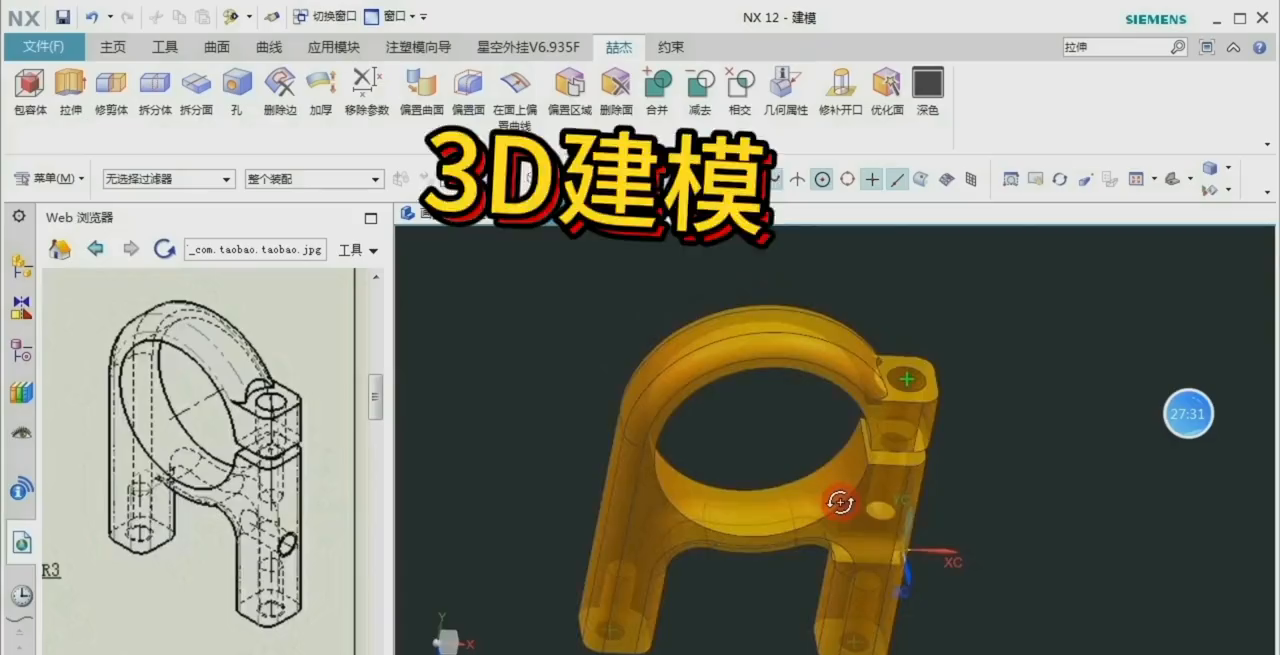

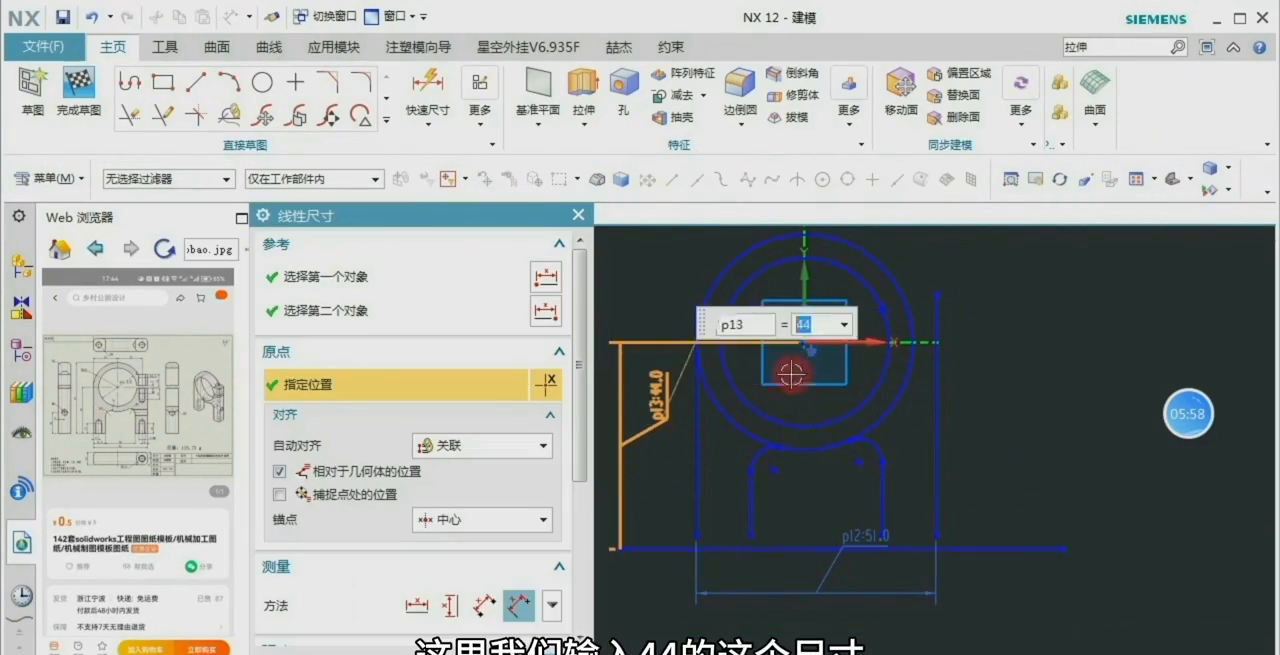

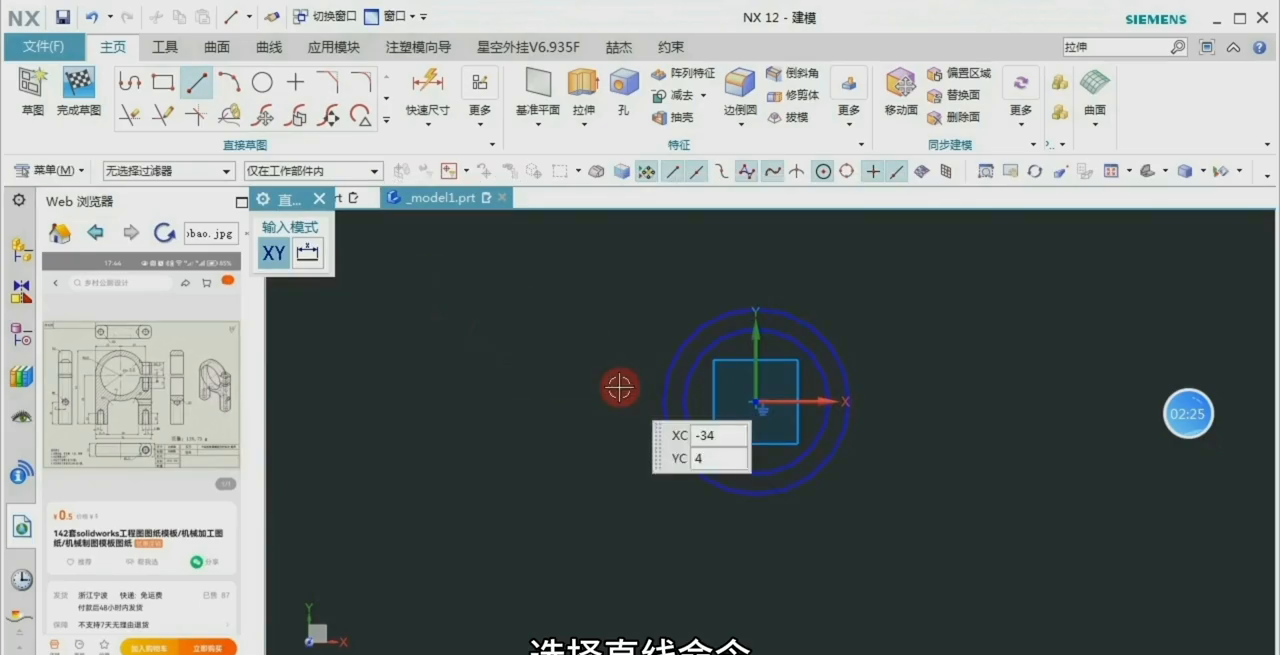

首先需要找到圖紙的基準點，也就是直徑為36的圓形點。接著打開UG軟件，選擇草圖模式，點擊確定。在圓選項中輸入直徑為36，然后選擇圓形點。這樣就能畫出一個圓了。接下來需要畫出半徑為23的圓，同樣在圓選項中輸入直徑為46，選擇圓形點，然后將兩個圓約束固定。接著選中第一個圓，選擇約束固定。然后選中第二個圓，選擇約束固定。接下來需要畫出直徑為51的尺寸，選擇直線命令，繪制第一條直線和第二條直線。使用約束相切命令將第一條直線和圓約束在一起，這樣直線就會和圓相切。接下來需要畫出兩條直線，使用尺寸約束將它們的尺寸約束在一起。在尺寸輸入框中輸入尺寸51，然后繪制長度為十一點五和二十八的兩條曲線，使用編制曲線命令。分別輸入十一點五和二十八的值，然后點擊反向和應用按鈕。這樣就可以繪制出兩條曲線了。接下來需要創建兩個半徑為5的圓角，選擇圓角選項，在半徑輸入框中輸入第一條線和第二條線的值。這樣第一個圓角就創建好了。接下來需要創建第二個圓角，這樣兩個半徑為5的圓角就創建好了。接下來需要創建長度為44的尺寸，選擇直線命令繪制一條直線，使用尺寸約束將它的尺寸約束在一起。在尺寸輸入框中輸入尺寸44，然后繪制長度為十二減去一點五的直線，其中一點五是三到二分之一的差。這樣就可以繪制出長度為十二的直線了。接下來使用編制曲線命令，在距離輸入框中分別輸入十點五和三的值，然后點擊應用和確定按鈕。這樣就可以繪制出一條曲線了。接下來使用拐角命令，將斷開的線條連接起來，形成一個封閉的形狀。接下來需要繪制長度為12的尺寸，選擇直線命令繪制一條直線，使用尺寸約束將它的尺寸約束在一起。在尺寸輸入框中輸入尺寸12，然后繪制長度為十減去一點五的直線，其中一點五是三到二分之一的差。這樣就可以繪制出長度為十的直線了。接下來使用編制曲線命令，在距離輸入框中分別輸入十點五和三的值，然后點擊應用和確定按鈕。這樣就可以繪制出一條曲線了。接下來使用拐角命令，將斷開的線條連接起來，形成一個封閉的形狀。接下來需要使用快速修剪命令，修剪多余的部分。這樣就可以得到最終的形狀了。最后點擊完成草圖，然后在厚度選項中輸入12的值，使用拉伸命令。這樣就完成了建模。
