不做加班人，浩辰3D教你創意建模
發布時間：2024-04-01 18:47:32 瀏覽量：146次
浩辰3D作為高端3D設計軟件，能夠提供更完備的2D+3D一體化解決方案，基于人們的實際應用需求，幫助設計師更智能高效地進行創新設計，以高精確、強交互的設計數據來銜接工藝制造等環節。下面，小編將通過繪制生活中常見的風扇葉模型，展示如何通過浩辰3D高效地完成日常的創新設計需求。
01 葉轂繪制

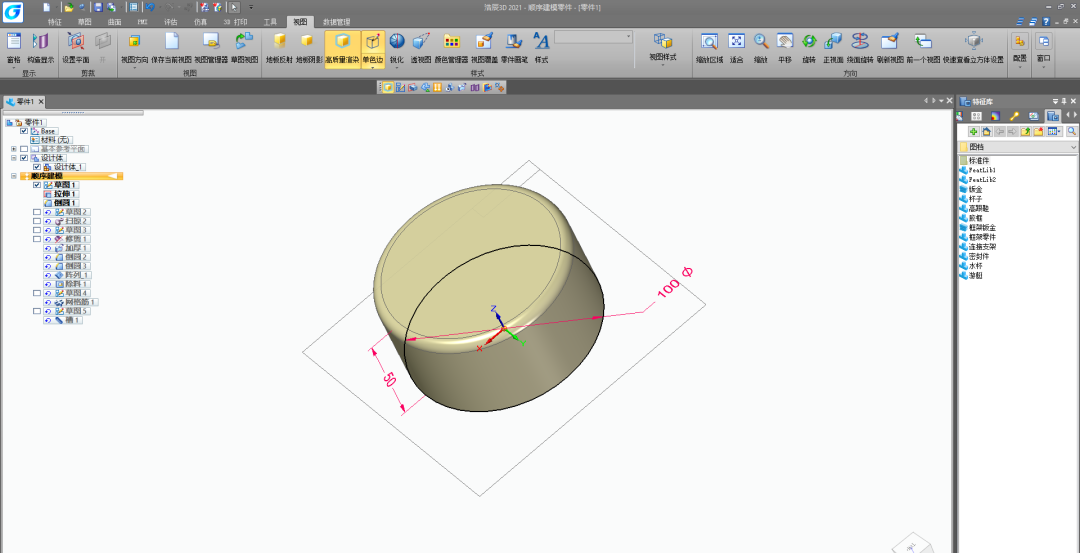

在浩辰3D的草圖選項卡中，點選「草圖繪制」，繪制出葉轂的外形輪廓草圖，并約束相關的尺寸參數「直徑100」，拉伸成型「高50」，倒圓數據「半徑5」，如圖所示。
02 葉片曲面繪制

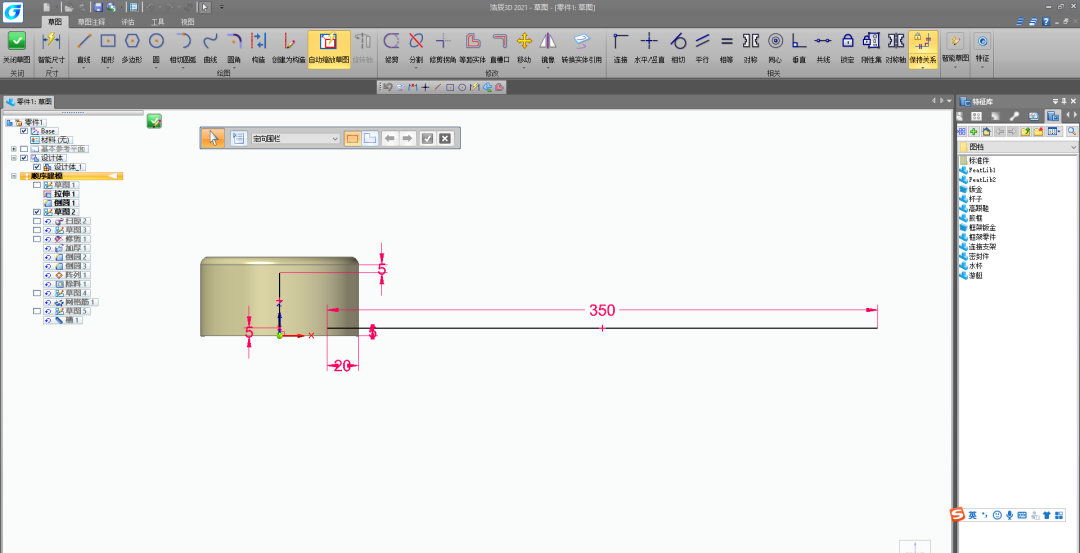

在浩辰3D的草圖選項卡中，點選「草圖繪制」，繪制出葉片曲面外形輪廓草圖，并約束相應的參數信息，如圖所示。

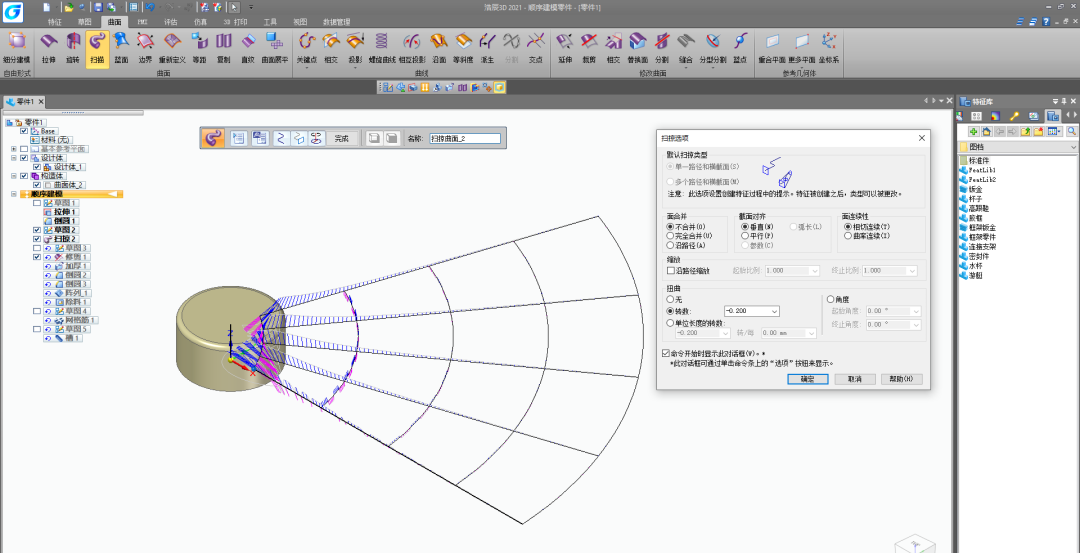

選擇「曲面」選項卡，點選「掃描」，可以選擇多種掃描方式，如「不選路徑」、「一條路徑」、「多條路徑」。這里選擇「一條路徑」，如圖所示。

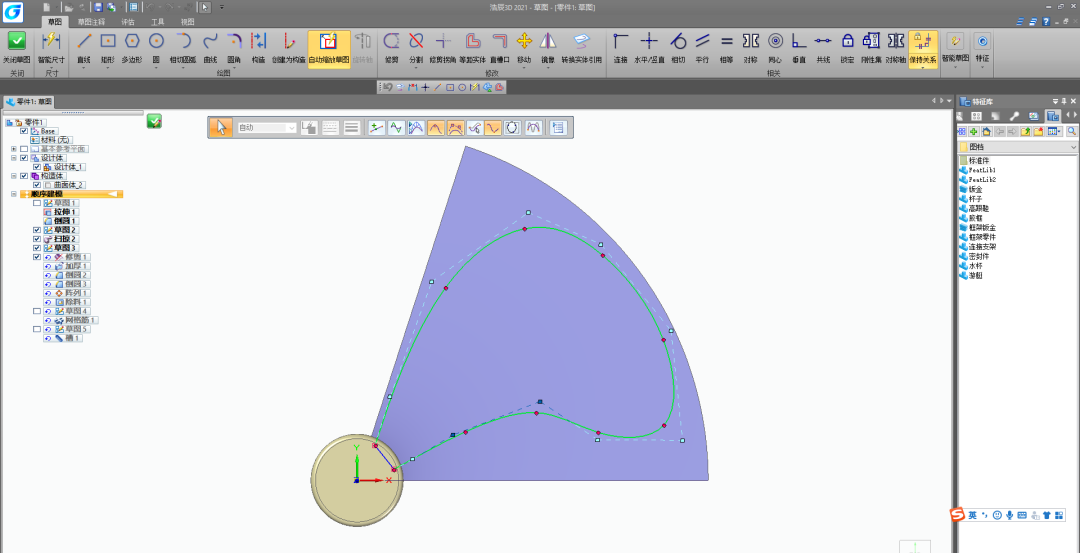

在繪制葉片外形輪廓時，點選「草圖繪制」后，繪制出葉片曲面外形輪廓需要的草圖，如圖所示。

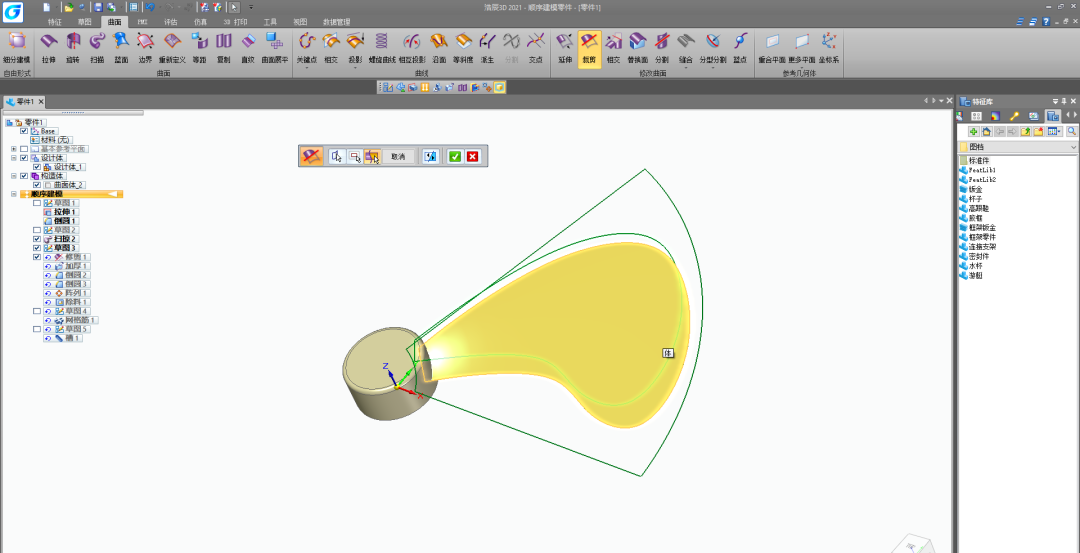

選擇浩辰3D的「曲面」選項卡，點選「裁剪」，用繪制好的扇葉外形去修剪曲面，如圖所示。
03 扇葉成型

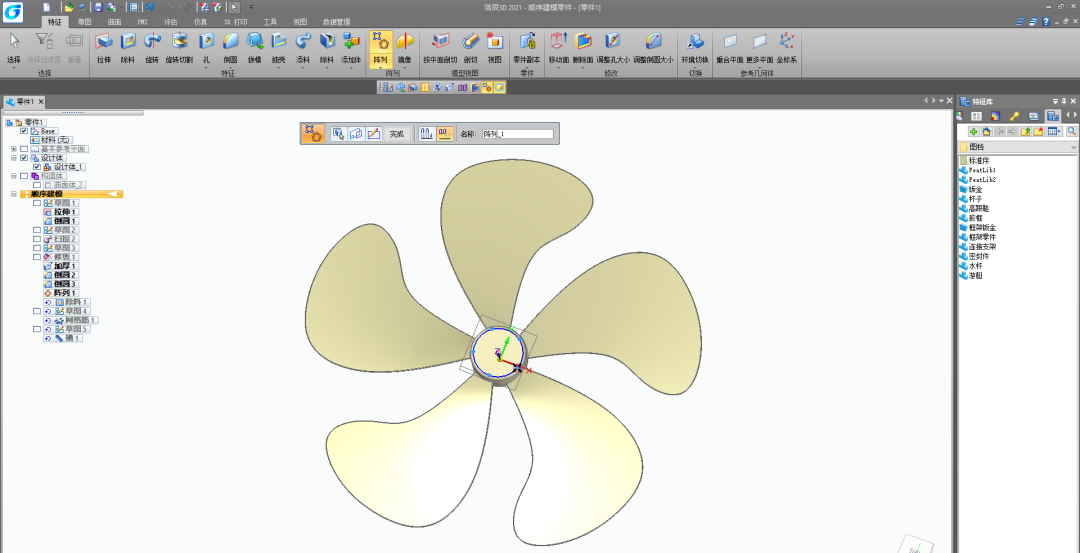

在浩辰3D的「特征」選項卡中，點選「添料」，并在下拉功能中，點選「加厚」命令—「對稱加厚」。之后，通過「陣列」功能，即可實現扇葉成型，如圖所示。
04 葉轂內部結構成型

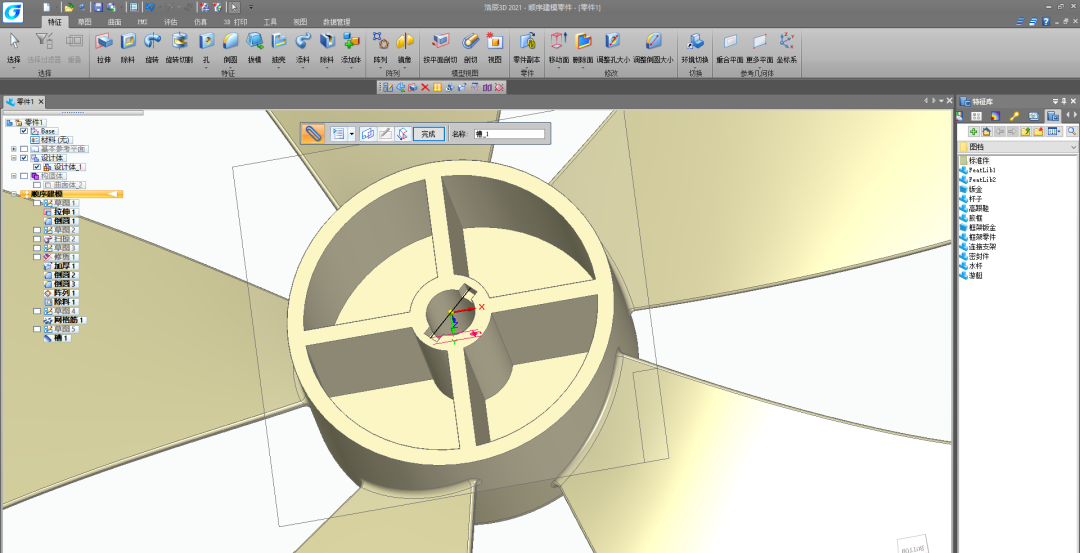

葉轂內部需要設計加強筋、安裝孔、防轉卡槽等結構，而功能命令可以直接在「孔」和「抽殼」特征組中選擇，如圖所示。
05 細節處理

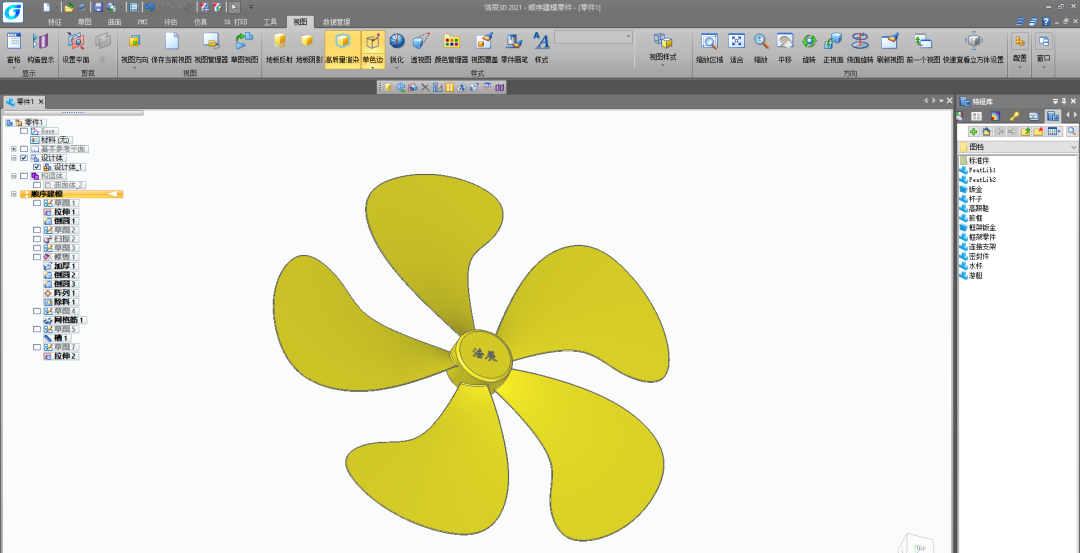

最后，可以根據設計需求，對電扇模型外形進行美化，如倒角、上色、刻字等。
以上就是浩辰3D繪制電扇葉的具體步驟，大家可以下載浩辰3D，并根據教程內容來進行制圖練習和創新設計。浩辰3D更多的高階操作功能和詳細應用操作，小編會在后續的課程中逐一講解。
