3D建模練習題:3D17-M04,此圖看似簡單,有個細節(jié)很容易出錯

發(fā)布時間:2024-04-02 16:36:09 瀏覽量:185次

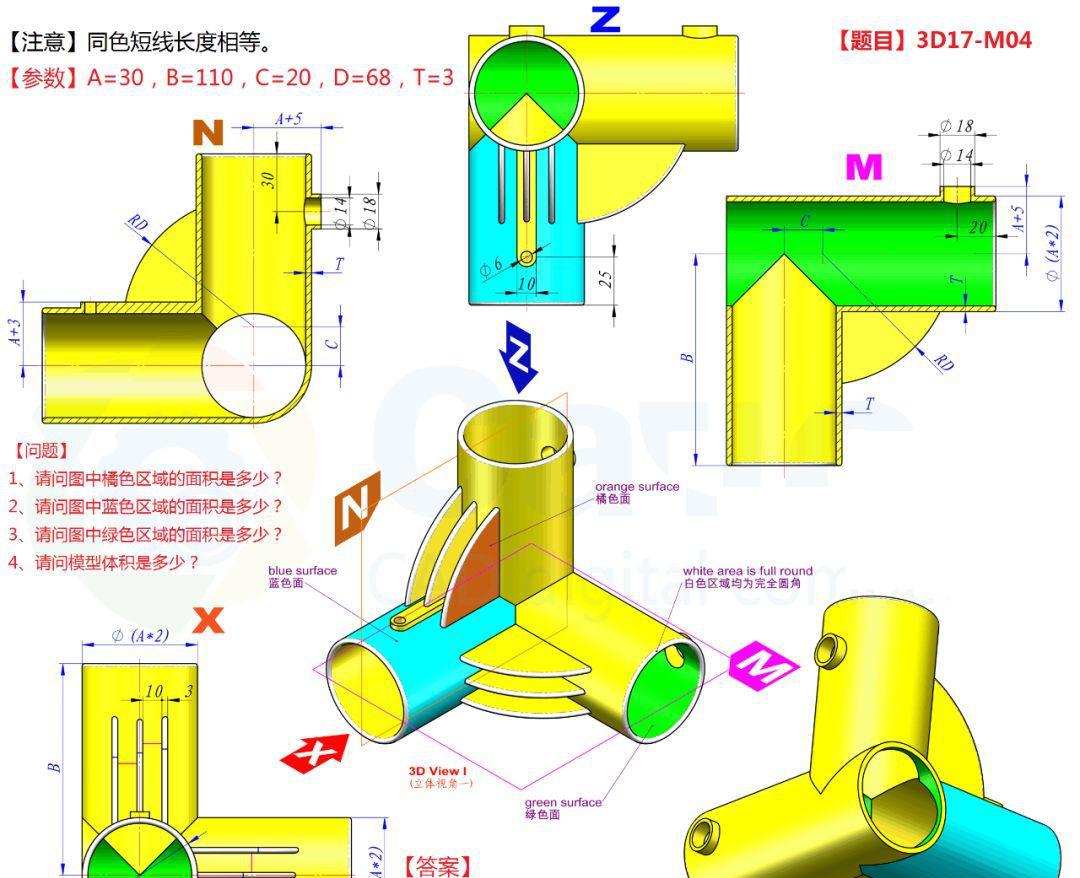

此圖用SolidWorks2019版建模,用KeyShot 9.0 渲染(最上面兩張圖) 。SW原文件在今日文件夾里。(包含STEP格式)

建模過程

1.在前視基準面上畫圓。

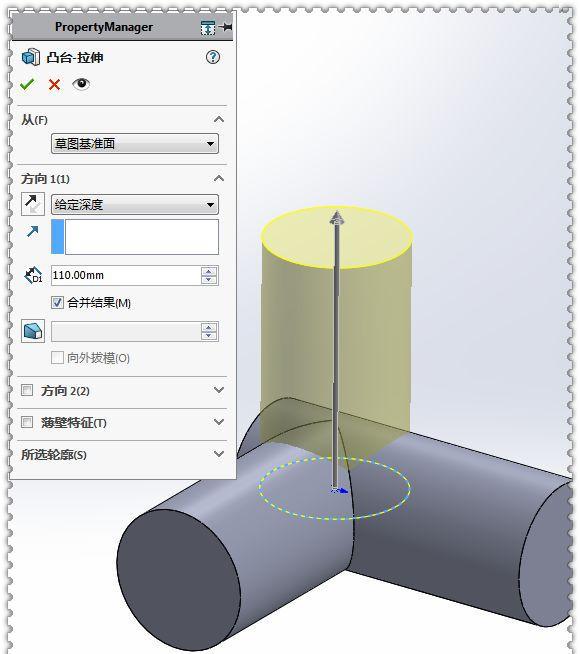

2.拉伸:110 。

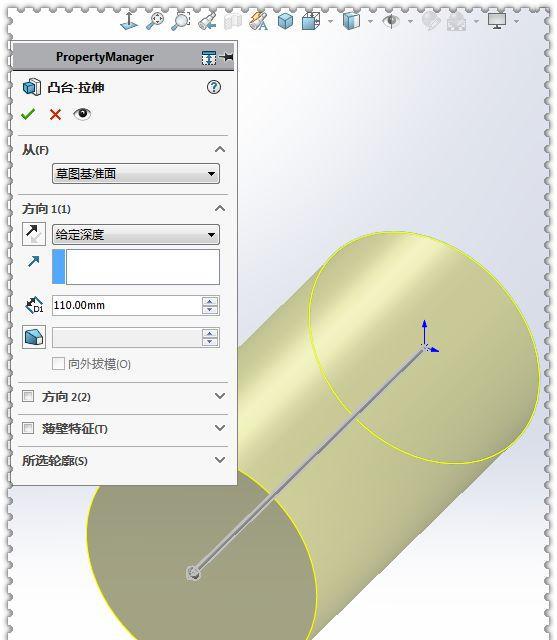

3.在右視基準面上畫圓。(直徑相同)

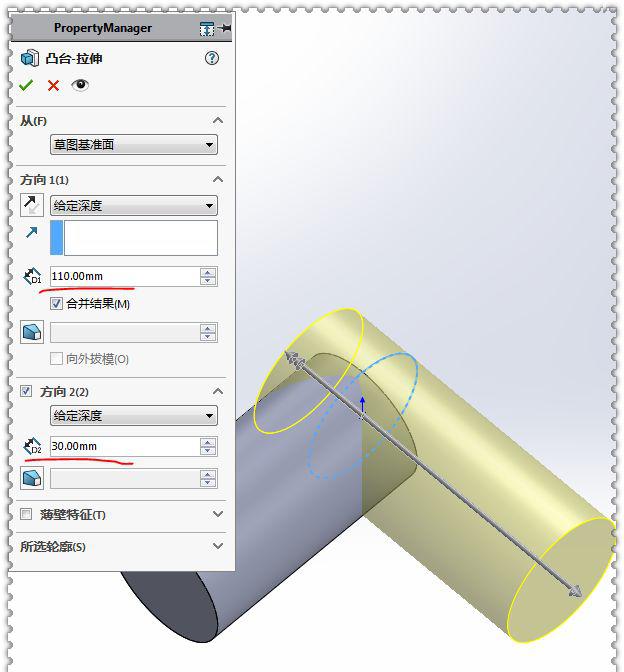

4.拉伸凸臺,方向一:110 ;方向二:30 。

5.在上視基準面上畫圓。

6.拉伸高度:110 。

7.在前視基準面畫中心線和圓。

8.拉伸凸臺,反向等距:35 ,成形到實體:粉色實體。

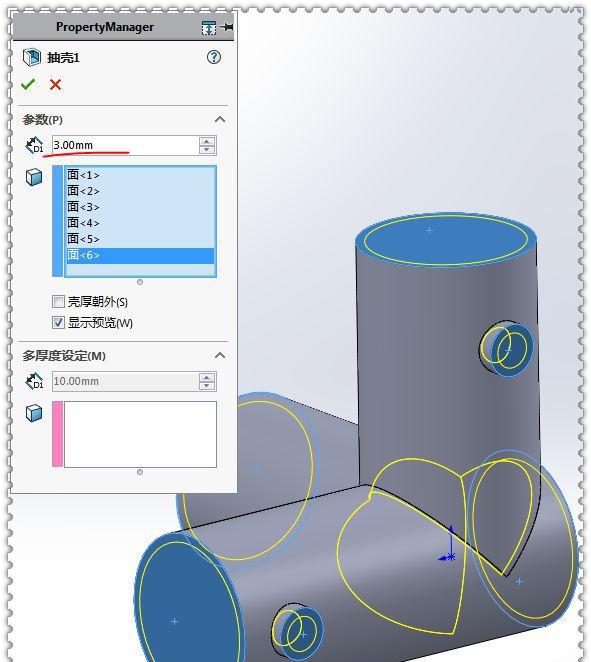

9.抽殼,厚度:3 ,旋轉(zhuǎn)6個藍色面。

9-1.多厚度設定:2 ,選中兩個粉色面。

10.在右視基準面畫中心線和圓弧。
