機械零件3D建模應該要注意哪些基本內容?
發布時間：2024-04-02 13:59:32 瀏覽量：168次
原創精選/樂工
做機械行業的朋友應該或多或少需要3D建模吧？我們平時用的軸類零件，盤類零件以及焊接零件等都應該規范建模。有些朋友畫了很多年的圖，但是建模依然不規范，所以這篇文章談?wù)劻慵５囊恍┗疽蟆?/p>
注意建立零件的屬性。什么是零件的屬性？就是零件自身的一些信息，例如名稱、圖號、材料、設計、版本等。據我所知，很多3D軟件其實都有賦予零件屬性的功能。建立屬性有助于我們出裝配圖以及裝配圖的清單，而且現在零件與工程圖都是有鏈接關系的，只要屬性賦予好了，工程圖就好自動出現這些信息，這樣是非常方便的。至于怎么建立屬性的鏈接，網上有很多視頻講解，這里就不多說了。

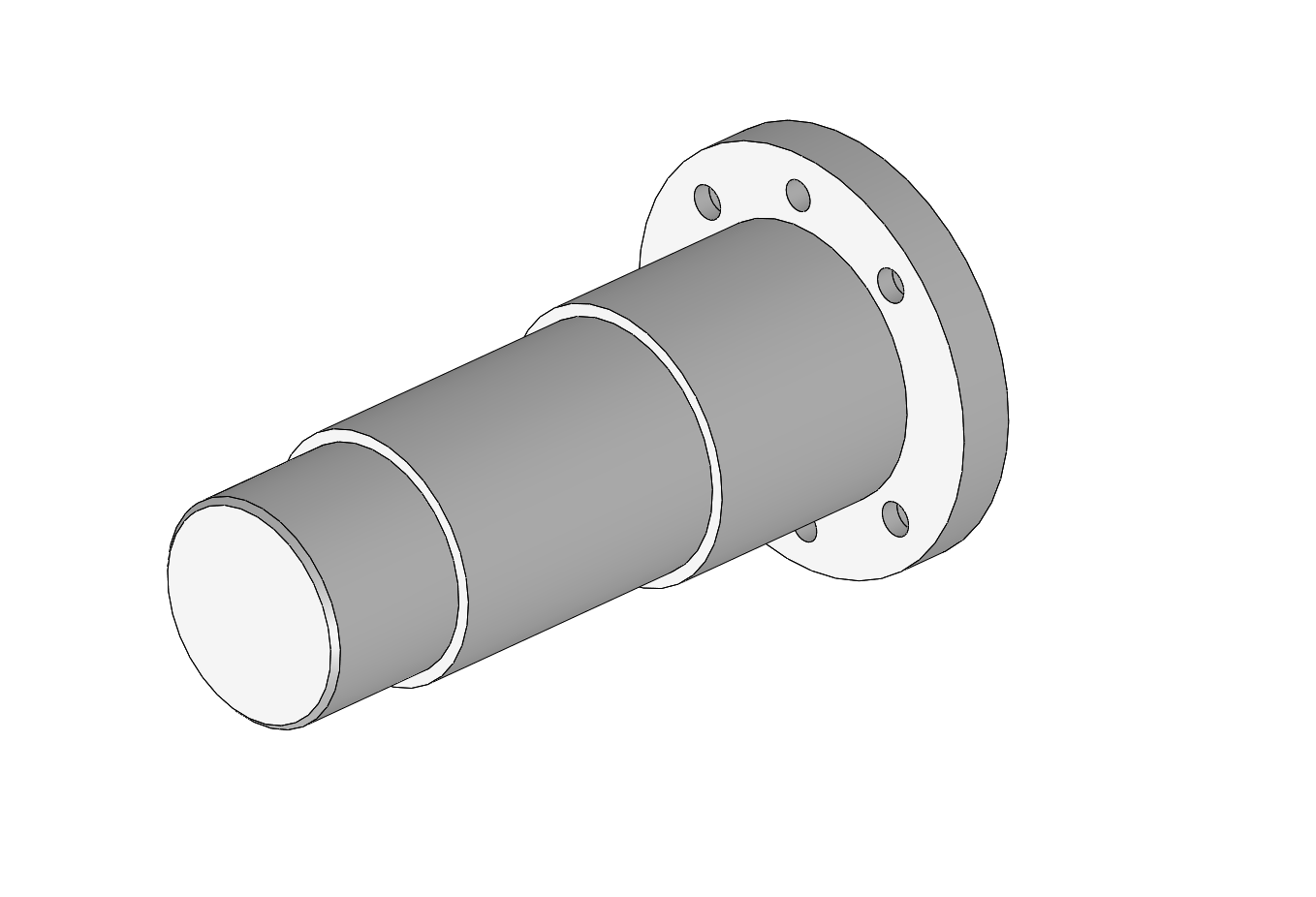

旋轉體類的零件盡量采用旋轉的方式建模。雖然有些旋轉體拉伸也可以建模，不過對于特征比較多的旋轉體還是建議旋轉的方式去建模。如果比較簡單的幾個特征倒是無所謂。例如一個臺階銷，那么采用旋轉和拉伸的方式都比較方便。

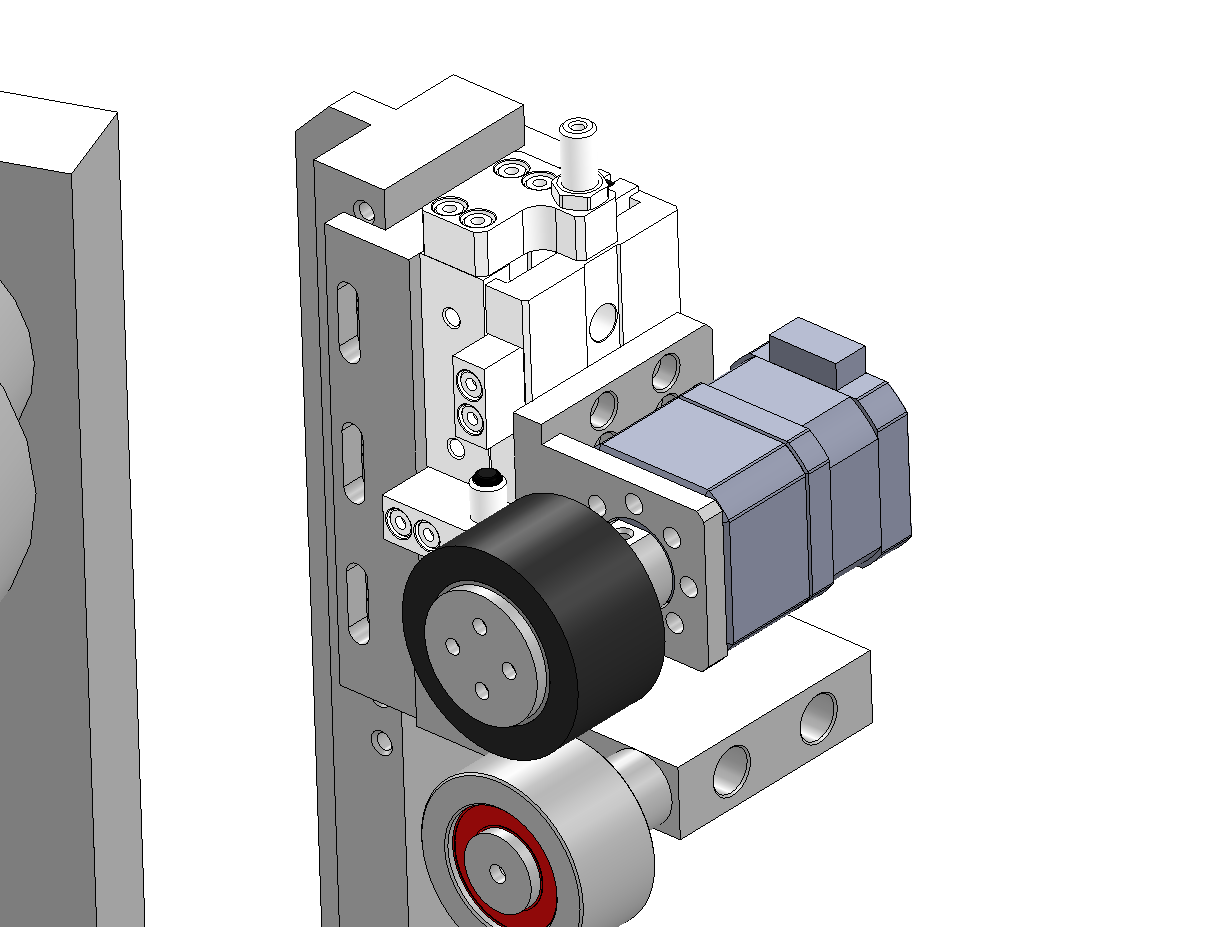

建模需要易于修改，不要隨意填充和切除。建模的草圖要約束好，我們要避免修修補補的方式去建立3D模型，那樣會非常不利于修改。我們建模需要有清晰的邏輯順序，搞清楚關聯關系，只有模型建得好，其他人才方便修改。記得有些工程師建模比較隨意，接手后的人都很難修改零件，真的是很頭疼。

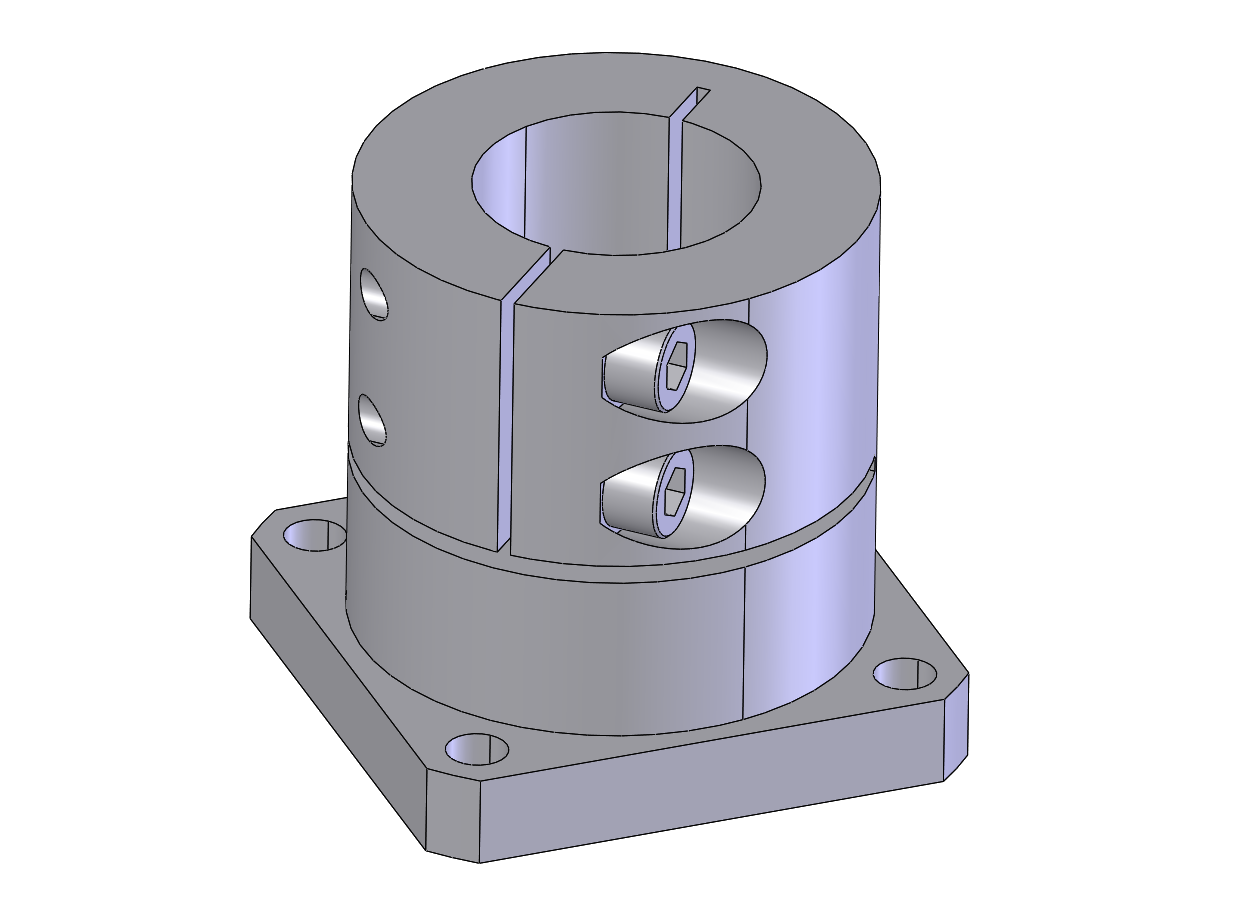

對稱的零件草圖盡量對稱約束，拉伸也盡量對稱拉伸。既然是對稱的零件，我們草圖也應該對稱約束，這樣看起來比較舒服也比較嚴謹。

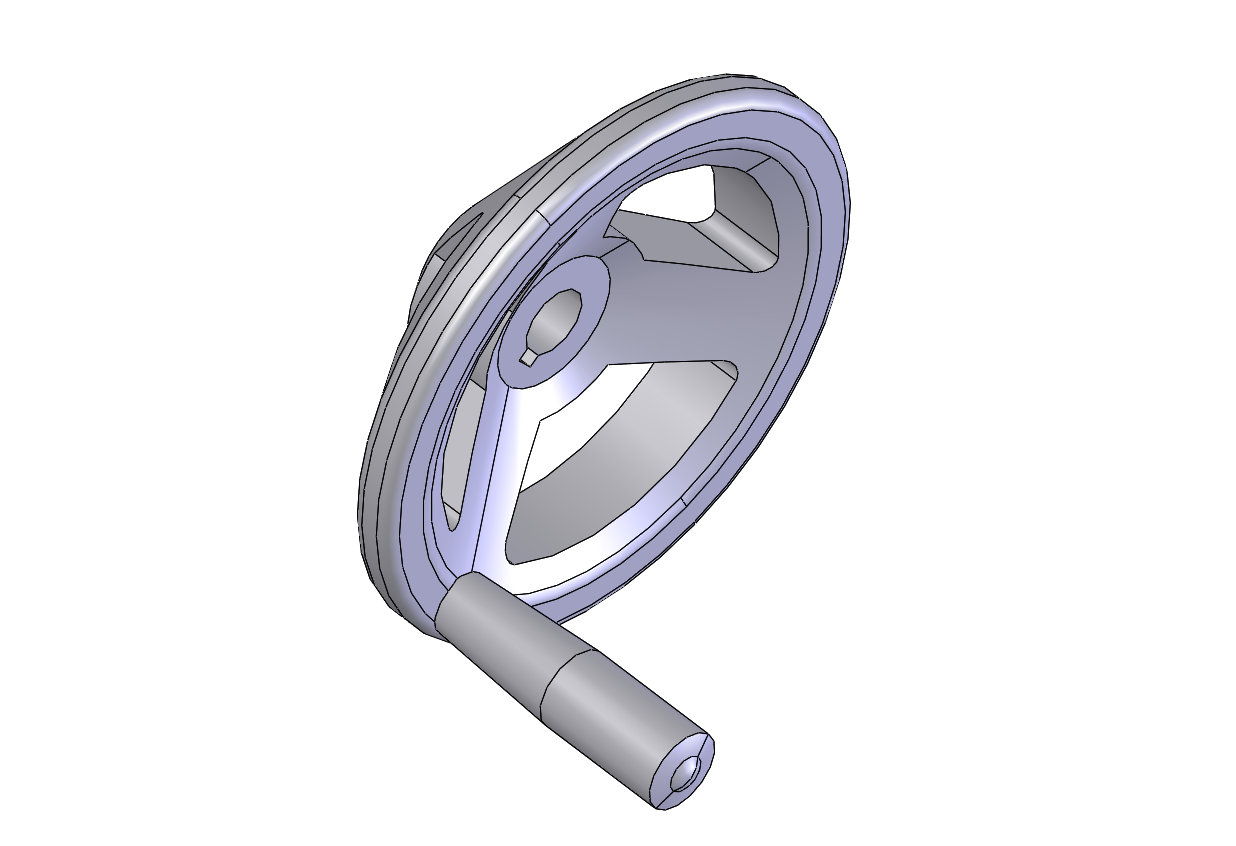

倒角的特征放到最后。無論是倒圓角還是倒直角，建議都將這個步驟放最后。因?yàn)楹芏嗵卣魇遣蹲嚼饨沁叺?，如果倒角建立在前面，那么一旦需要?jiǎng)h除倒角就很容易出現約束問題。所以將倒角放在最后是很實用的操作，減少了很多不必要的麻煩。

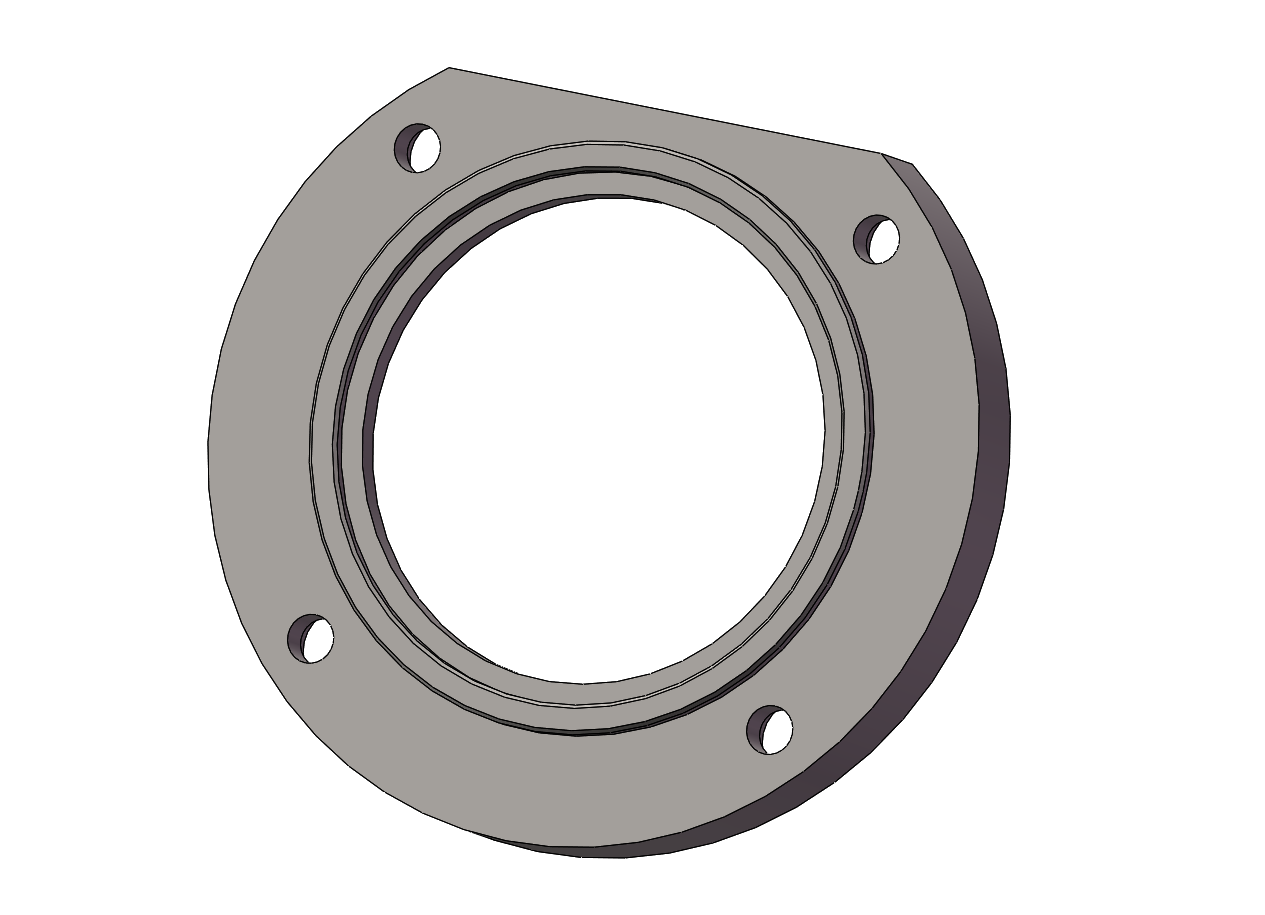

對稱的零件采用鏡像實體的方式比較方便。我們是不是偶爾也會畫一些鏡像的零件？記得我剛出學校那幾年不太會用鏡像實體的命令，鏡像的零件都是分別畫的，比較費勁。。。吃一塹長一智，所以還是要學會掌握一些好的方法，不要裹足不前。
關于3D建模的這篇文章就分享到這里，歡迎關注和支持，謝謝！
