如何輕松處理工業3D CAD模型？學習使用Blender精簡CAD模型
發布時間：2024-04-20 16:56:52 瀏覽量：174次
我們之前發布了一個關于如何使用 Blender 輕量化 3D 模型大小的教程，這是一種適用于大多數 3D 模型（包括動畫模型）的方法。 但是對于一些具有非常高清晰度的靜態 CAD 模型，有一種方法可以為你的最終 AR 渲染獲得更好的結果。
此方法支持以下 3D CAD 文件格式：STL、OBJ、STP、IGS、OFF、GLTF、GLB、WRL、BREP、XBF、PLY、MSH、PNG、LOG、ES、3DS、QOBJ、PTX、VMI、PTS、 APTS、XYZ、PDB、TRI、ASC、TXT、X3D、X3DV、FBX、BRE、DAE 和 E57。

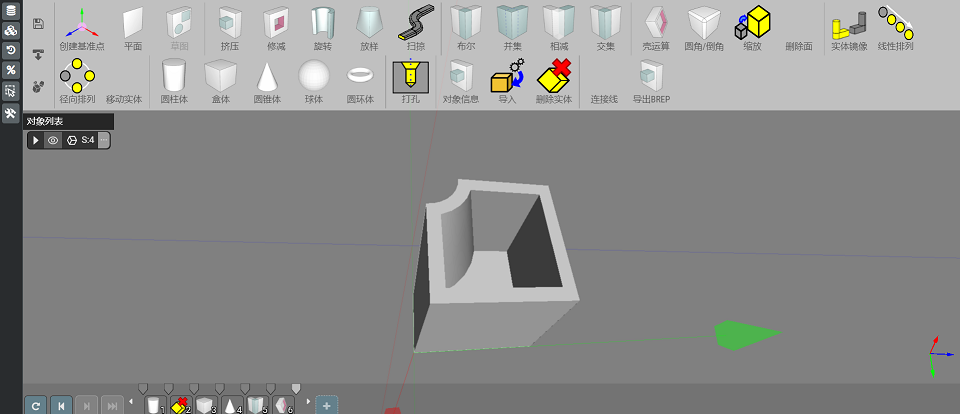

免費的在線3D CAD：BimAnt 3D CAD
什么是工業 3D CAD 模型？
CAD代表計算機輔助設計，它主要用于工業中零件和組件的3D建模。
因為工業零部件需要高精度的尺寸才能用于生產，所以需要在專用 3D CAD 軟件上建模，例如：Fusion 360 Autodesk、Solidworks、CorelCAD、AutoCAD等。
3D CAD使用的文件格式也是專用的。
如何縮小工業 3D 模型的尺寸
通過使用以下方法，你可以通過 AR 代碼獲得更輕便的 CAD 3D 模型，用于增強現實顯示。
作為第一步，如果可以訪問用于設計模型的軟件，則可以直接在其中減少其頂點數量。 如果無法訪問該軟件并進一步操作，請使用 CAD Assistant、Meshlab、Blender 和 Gimp 參考以下方法。
使用CAD Assistant預處理
可以使用 CAD 助手轉換以下格式的 3D 模型（僅限非動畫模型）：STP (STEP)、IGS (IGES)、LOG、OFF、3DM、VRML、WRL、MSH、XBF、BREP ?？梢栽谶@里下載CAD Assistant。

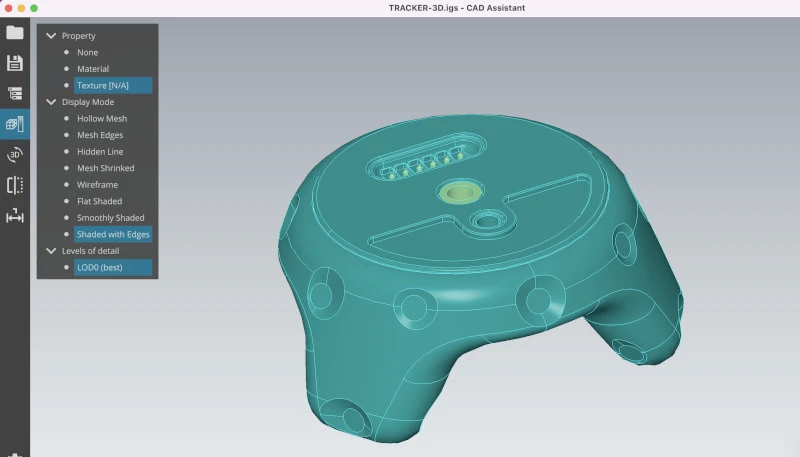

將 3D 模型導入界面，然后以 .OBJ 格式導出。 這個簡單的轉換步驟將為下一步的處理做好準備。
精簡3D 模型
精簡（Decimate）3D 模型將減少其頂點數量，這可能會導致精度丟失，尤其是在模型的彎曲部分。為避免這種情況，重要的是在每次抽取后定期檢查模型的渲染，以確保模型保持其所需的外觀。
為獲得最佳效果，我們建議同時使用 MeshLab 和 Blender。 結合使用這兩種工具有助于確保獲得最佳結果。
使用 Blender 精簡工業3D模型
從這里下載Blender。
- 在Blender中導入你的 3d 文件，僅限 GLB、GLTF、DAE、ABC、USD、BVH等格式。
- 選擇要精簡的第一個網格

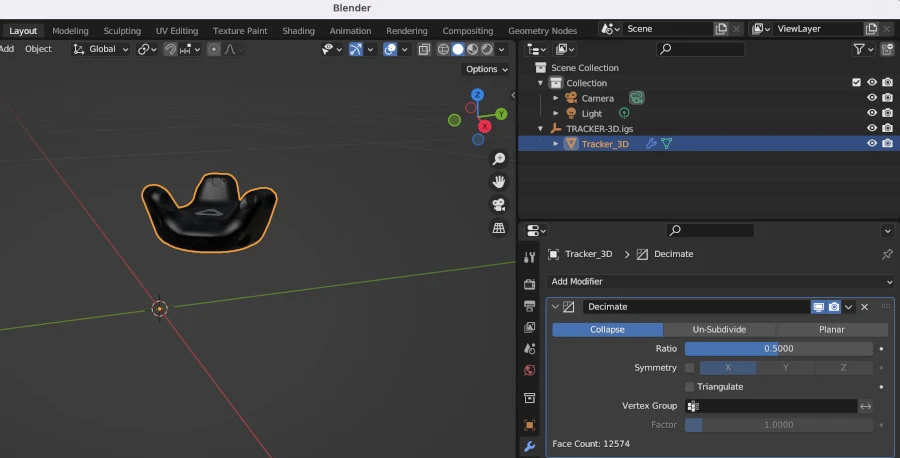

- 參考下圖進行抽取，嘗試將每個網格定義在 40,000 個面以下。 如果精簡處理在你的模型中產生 UV 孔，我們建議你先進行 Meshlab 抽取。

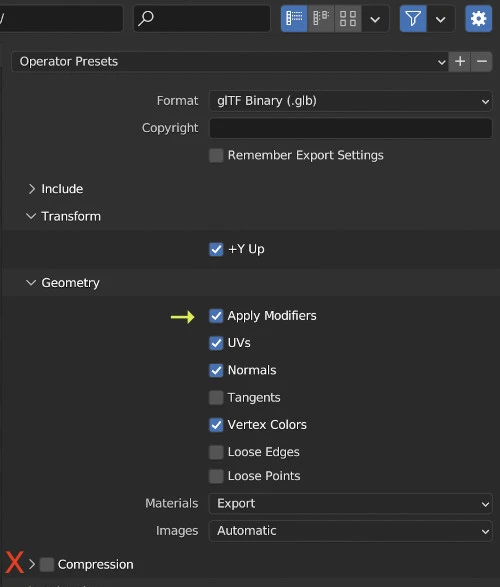

通過選擇“應用修改器”以 *.glb 格式導出模型，注意不要選中“壓縮”選項。
使用 Meshlab 精簡3D模型
從這里下載MeshLab。
- 在MeshLab中導入你的 3d 文件，支持ES、3DS、PLY、STL、OBJ、OFF等多種格式。
然后根據是否有紋理，選擇：

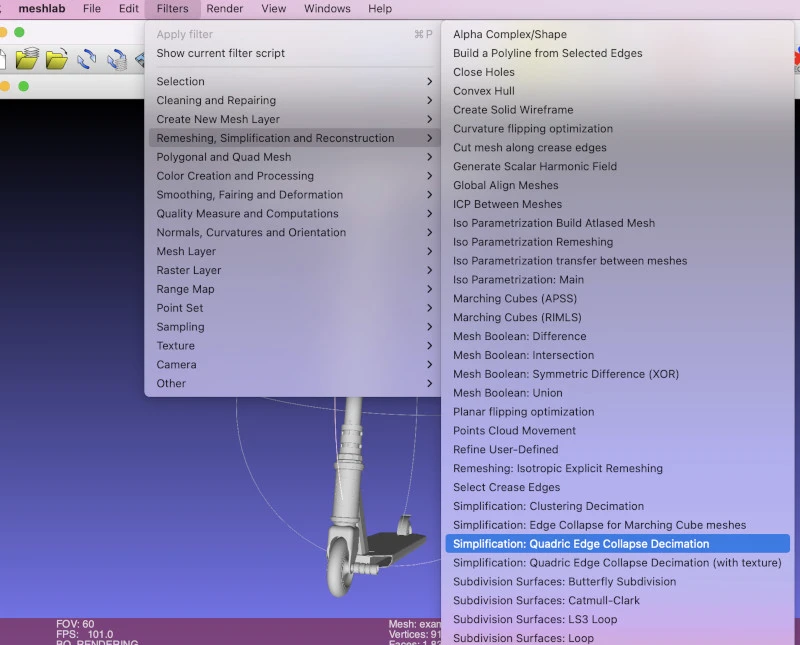

- 有紋理時：過濾器 > 重新劃分網格、簡化和重建 > 簡化：二次邊坍塌精簡（帶紋理）
- 無紋理時：過濾器 > 重新劃分網格、簡化和重建 > 簡化：二次邊坍塌精簡
為面的數量設置一個合理的值，以保持模型質量。
使用 Gimp 壓縮紋理
僅當3D模型具有圖像紋理時才需要執行此步驟。
- 將 3D 模型導入 Blender
- 以 .gltf + .bin + 紋理格式導出 3D 模型
- 在 GIMP 中打開紋理文件

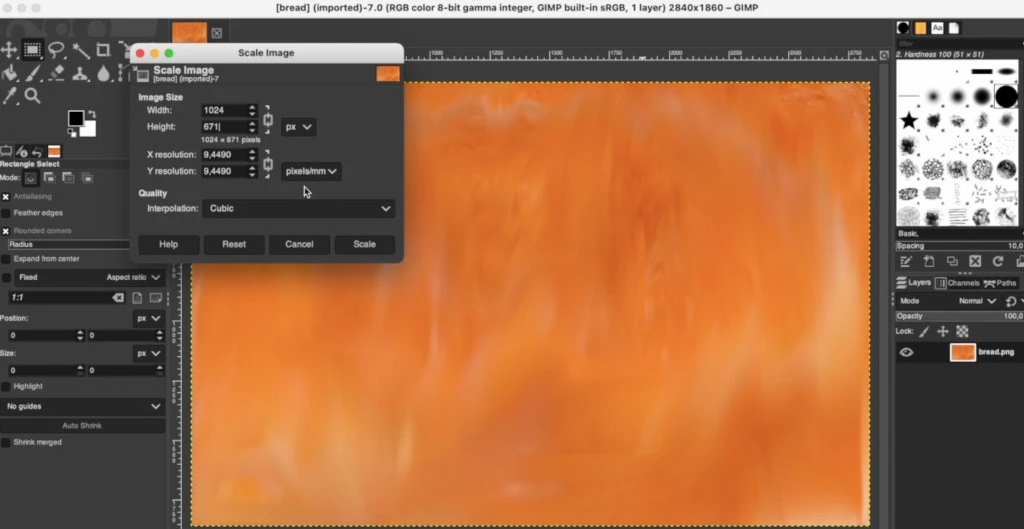

- 縮放圖像：如果需要更高的壓縮，則縮放到 1024X1024 或更小

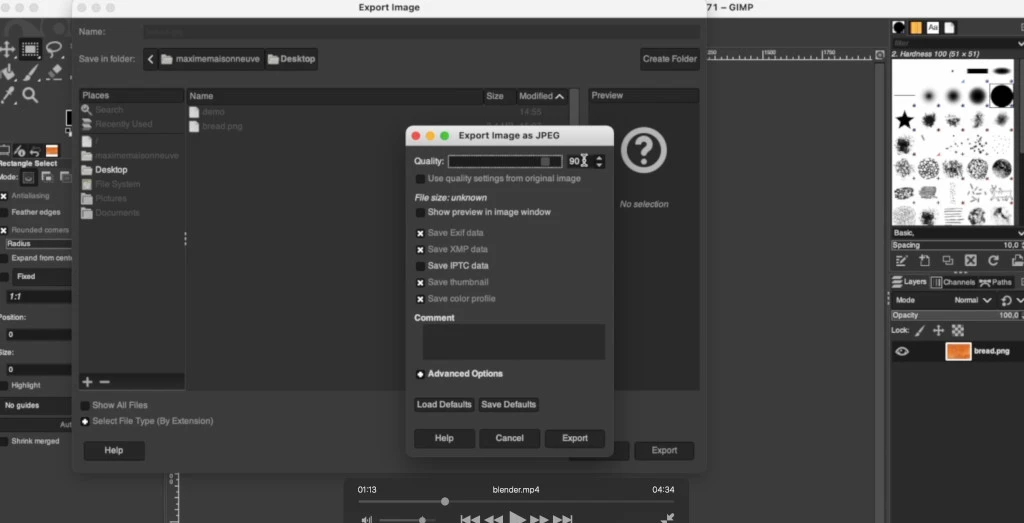

- 以 *.jpg 格式導出紋理，分辨率為 90：如果需要更高的壓縮，則分辨率更低

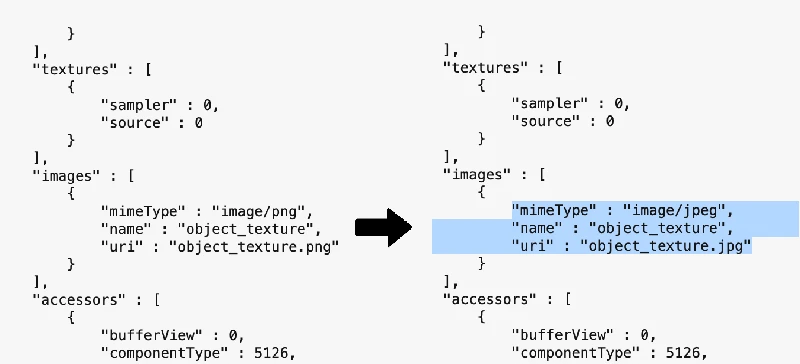

如果需要，通過替換紋理格式，使用文本編輯器編輯 .gltf 文件。此處將“.png”改為“.jpg”。
轉換為 GLB模型
接下來將模型轉換為.GLB格式 以上傳到 AR 代碼。
- 將 .gltf 模型導入 Blender
- 如果已經使用 Meshlab 對模型進行抽取，可以嘗試添加 Blender 抽取，如前所述。
- 以 *.glb 格式導出模型，選擇“應用修改器”，不要選中“壓縮”選項。
現在可以輕松地將 3D 模型上傳到 AR Code 平臺。
